Центробежный насос перекачивает легкую нефть из открытого резервуара А в закрытый бак Б цилиндрической формы, высота бака H2 . Тем- пература перекачиваемой жидкости Т. Стальные трубы всасывания и нагнета- ния соответственно имеют диаметр d1 и d2 , дл

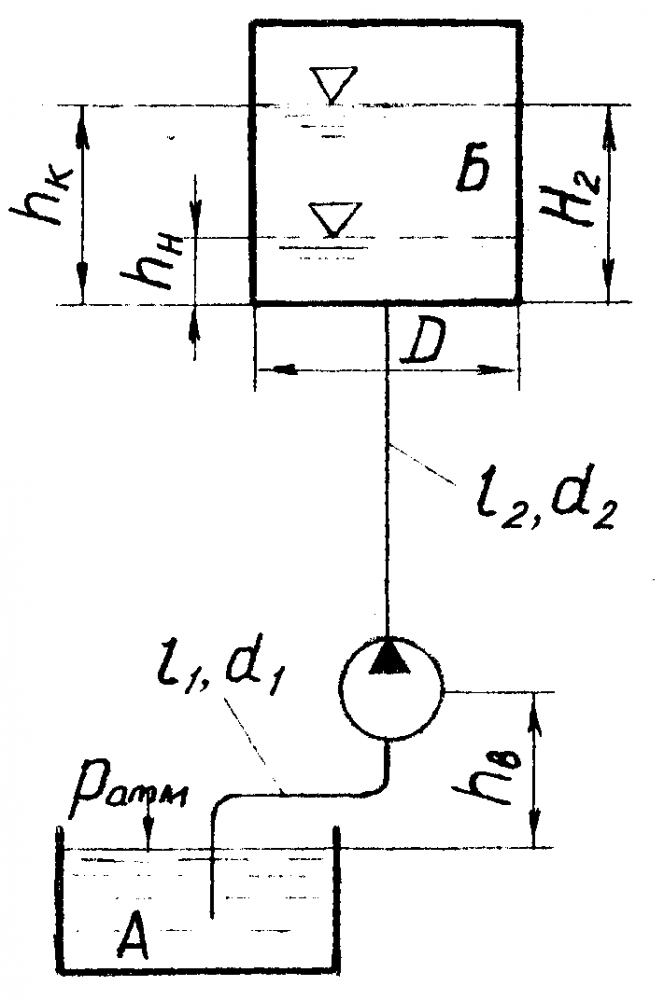

Центробежный насос перекачивает легкую нефть из открытого резервуара А в закрытый бак Б цилиндрической формы, высота бака H₂. Температура перекачиваемой жидкости Т. Стальные трубы всасывания и нагнетания соответственно имеют диаметр d₁ и d₂, длину l₁ и l₂. В каких пределах изменяются напор и подача насоса в начале и в конце наполнения бака жидкостью от h_н=0,1H₂ до h_к=0,7H₂, полагая, что в начале наполнения давление воздуха в баке равнялось атмосферному, а сжатие воздуха происходит по изотермическому закону.
Считать, что высота всасывания h_в=1,6 м в процессе работы насоса остается постоянной. Принять, что движение жидкости в начальный и конечный моменты наполнения бака является установившимся. Местными гидравлическими сопротивлениями можно пренебречь.

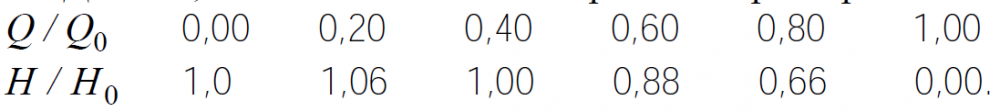

Данные, необходимые для построения характеристики насоса:

Здесь Q₀ - подача насоса при H=0; H₀ - напор, развиваемый при Q=0.
Задача 9-9 Дано: Н₂=1 м, Н₀=45 м, Q₀=33 л/с, l₁=3 м, d₁=100 мм, l₂=5 м, d₂=80 мм, Т=20°С.
