Объемный гидропривод вращательного движения с дроссельным регулированием состоит из двух гидромашин - насоса 1 и гидромотора 2, а также дросселя 3, предохранительного клапана 4 и вспомогательного насоса 5. Определить пределы изменения частоты вращени

Описание

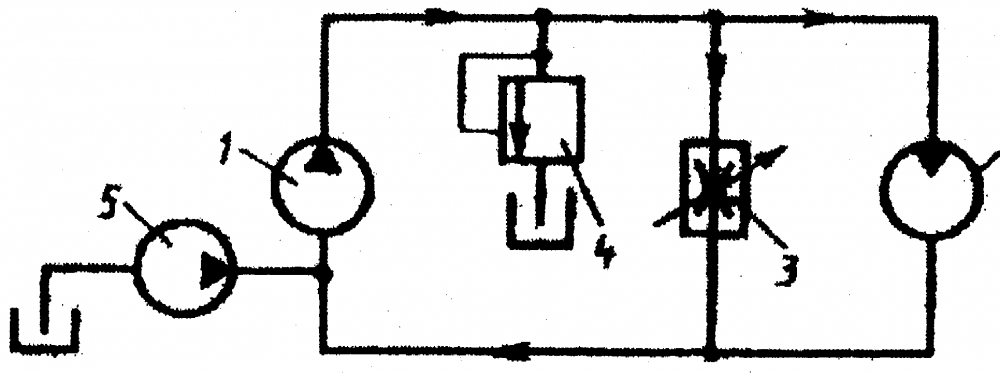

Объемный гидропривод вращательного движения с дроссельным регулированием состоит из двух гидромашин - насоса 1 и гидромотора 2, а также дросселя 3, предохранительного клапана 4 и вспомогательного насоса 5. Определить пределы изменения частоты вращения гидромотора nг.м.=? при прстоянной нагрузке. Даны: частота вращения насоса n1=2400 об/мин; рабочие объемы гидромашин V1=О,О1 л; V2=0,02 л; давление в напорной гидролинии, обусловленное заданной нагрузкой (моментом на валу гидромотора), Рн=5 МПа; давление во всасывающей линии; поддерживаемое насосом 5, Рвс=0,3 МПа; площадь проходного сечения дросселя при полном его открытии Sдр=0,015 см2; коэффициент расхода дросселя ξ=0,65; объемный к. п. д. каждой гидромашины ηо=0,95. Расход через клапан 4 Qкл = О.

В word13 с пояснениями.
