На рисунке показана одна из возможных схем гидроусилителя сцепления автомобиля. Масло под давлением р0 = 0,5 МПа подводится внутри вала и затем через отверстие - в полость между двумя совместно вращающимися цилиндром 1 и поршнем 2, который может скол
Описание

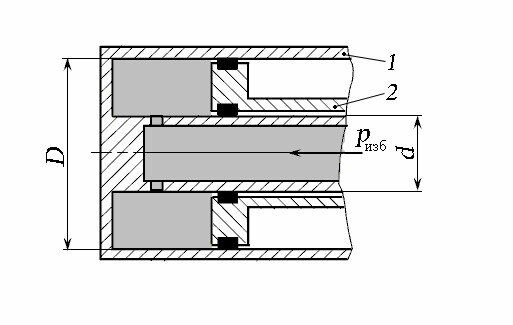

На рисунке показана одна из возможных схем гидроусилителя сцепления автомобиля. Масло под давлением р0 = 0,5 МПа подводится внутри вала и затем через отверстие - в полость между двумя совместно вращающимися цилиндром 1 и поршнем 2, который может скользить вдоль вала. Давление масла, увеличенное благодаря действию центробежных сил, заставляет поршень перемещаться вправо и обеспечивает этим силу нажатия, необходимую для выключения сцепления. Определить силу давления масла на поршень 2, если его диаметр D =120 мм, диаметр вала d = 20 мм, частота вращения n = 6000 об/мин, плотность масла ρ = 920 кг/м3.В word13.
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
473
Качество
Идеальное компьютерное
Размер
64,92 Kb
Список файлов
17499-16651-1518268955-zadacha.docx
![Картинка-подпись](https://s.studizba.com/z.php?f=/uploads/fotos/podpt_17499_40220.jpg&w=1632&h=400&t=1")
drawing
