В водопроводной сети имеется участок А-В с тремя параллельными ветвями. Определить потерю напора hА-В на участке А-В и расходы ветвей Q1, Q2 , Q3 , если расход в магистрали Q , диаметры и длины участков заданы. Трубы новые чугунные. Указание. Для реш
Описание

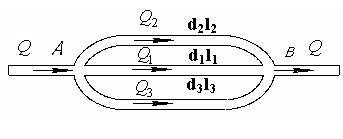

В водопроводной сети имеется участок А-В с тремя параллельными ветвями. Определить потерю напора hА-В на участке А-В и расходы ветвей Q1, Q2 , Q3 , если расход в магистрали Q , диаметры и длины участков заданы. Трубы новые чугунные. Указание.Для решения задачи необходимо на одном графике построить характеристики всех трех ветвей, а затем при нескольких значениях потерь получить суммарные расходы; на полученной таким образом кривой отложить заданный расход, который будет соответствовать искомому значению потерь.| № варианта | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 |
| Q, л/с | 150 | 120 | 140 | 135 | 125 | 145 | 124 | 100 | 115 | 100 |
| d1 | 300 | 250 | 275 | 250 | 350 | 250 | 300 | 275 | 300 | 275 |
| d2 | 250 | 175 | 225 | 200 | 250 | 175 | 200 | 225 | 250 | 175 |
| d3 | 150 | 200 | 200 | 150 | 175 | 150 | 200 | 150 | 175 | 200 |
| l1 | 600 | 500 | 700 | 600 | 800 | 750 | 550 | 650 | 700 | 500 |
| l2 | 1000 | 1200 | 1300 | 1100 | 1250 | 1500 | 1400 | 2000 | 1600 | 1100 |
| l3 | 1500 | 1400 | 1600 | 1000 | 1300 | 1000 | 1200 | 1500 | 1400 | 1300 |
В word13. Вариант №1.
