В установке гидравлического пресса насос 3 всасывает жидкость Ж, температура которой tоС, из бака 1 и через трехпозиционный распределитель 4 нагнетает ее в пресс. При прессовании по нагнетательным трубопроводам l1 и l2 жидкость подается в правую стор
Описание

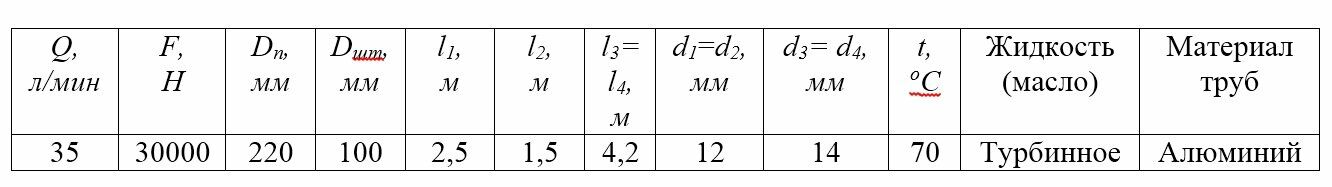

В установке гидравлического пресса насос 3 всасывает жидкость Ж, температура которой tоС, из бака 1 и через трехпозиционный распределитель 4 нагнетает ее в пресс. При прессовании по нагнетательным трубопроводам l1 и l2 жидкость подается в правую сторону мультипликатора 5. При возвращении подвижного инструмента пресса в исходное верхнее положение жидкость подается по трубопроводу l3 в рабочий цилиндр 7. При движении поршня гидроцилиндра вверх через трубопровод l5 мультипликатор 5 заправляется. Объемные потери жидкости при этом компенсируются насосом через обратный клапан 6. Диаметры поршня силового цилиндра Dп, штока Dшт, мультипликатора D1 и D2, длины участков трубопровода l1=l2 и l3=l4, диаметры d1=d2 и d3=d4. Потерями (объемными и механическими) в силовом цилиндре и мультипликаторе можно пренебречь. По данным, приведенным в таблице, определить давление, создаваемое насосом 3, и его полезную мощность, если известны подача насоса Q и усилие F, развиваемое поршнем силового цилиндра при запрессовки (при движении поршня вниз).
Подробное решение с пояснениями в word13.
Характеристики решённой задачи
Программы
Просмотров
1035
Покупок
11
Качество
Идеальное компьютерное
Размер
127,17 Kb
