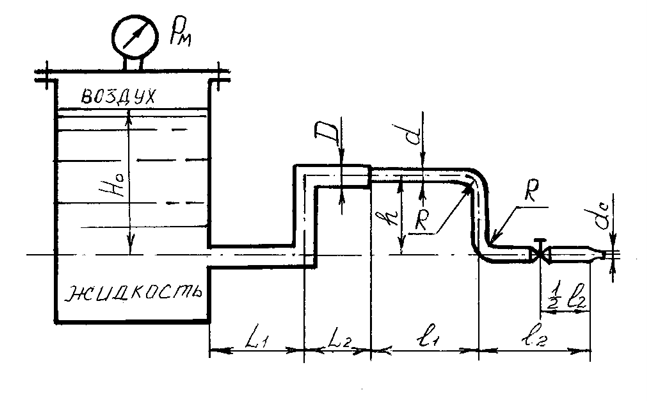

В гидравлической системе (рисунок 1), размеры которой приведены в таблице 1, определить расход протекаемой жидкости Q при температуре t0 C при полностью открытом запорном вентиле А (ξвен=2,0), если давление в емкости Рм и высота уровня жидкости Н0 заданы. Материал – трубы стальные, новые. Как изменится расход жидкости Q, если вентиль А будет открыт частично (ξвен=4,0)? Построить для первого случая (при полностью открытом вентиле) напорную и пьезометрическую линии.

Рм

Н0

h

D

L1

L2

d

l 1

l 2

dc

R

t

Жидкость

МПа

м

м

м

м

м

м

м

м

м

м

0C

а

0,40

6,0

3,0

0,20

20

20

0,10

10

6

0,08

0,2

18

Вода

Подробное решение с пояснениями в word13.
