Курсовая работа Проектирование и расчет объемного гидропривода комбайна ГПКС,работа выполнена самостоятельно

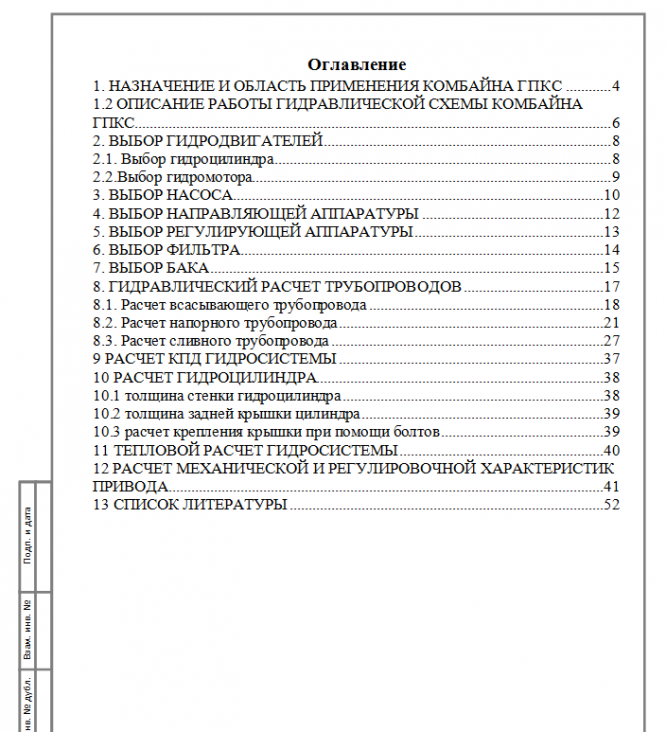

Оглавление

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ КОМБАЙНА ГПКС 4

1.2 ОПИСАНИЕ РАБОТЫ ГИДРАВЛИЧЕСКОЙ СХЕМЫ КОМБАЙНА ГПКС 6

2. ВЫБОР ГИДРОДВИГАТЕЛЕЙ 8

2.1. Выбор гидроцилиндра 8

2.2.Выбор гидромотора 9

3. ВЫБОР НАСОСА 10

4. ВЫБОР НАПРАВЛЯЮЩЕЙ АППАРАТУРЫ 12

5. ВЫБОР РЕГУЛИРУЮЩЕЙ АППАРАТУРЫ 13

6. ВЫБОР ФИЛЬТРА 14

7. ВЫБОР БАКА 15

8. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ 17

8.1. Расчет всасывающего трубопровода 18

8.2. Расчет напорного трубопровода 21

8.3. Расчет сливного трубопровода 27

9 РАСЧЕТ КПД ГИДРОСИСТЕМЫ 37

10 РАСЧЕТ ГИДРОЦИЛИНДРА 38

10.1 толщина стенки гидроцилиндра 38

10.2 толщина задней крышки цилиндра 39

10.3 расчет крепления крышки при помощи болтов 39

11 ТЕПЛОВОЙ РАСЧЕТ ГИДРОСИСТЕМЫ 40

12 РАСЧЕТ МЕХАНИЧЕСКОЙ И РЕГУЛИРОВОЧНОЙ ХАРАКТЕРИСТИК ПРИВОДА 41

13 СПИСОК ЛИТЕРАТУРЫ 52

СПИСОК ЛИТЕРАТУРЫ

1. Ковалевский, В. Ф. Справочник по гидроприводам горных машин / В. Ф. Ковалевский [и др.]. – М., Недра, 1978. – 502 с.
2. Анурьев, В. И. Справочник конструктора-машиностроителя / В. И. Анурьев. – М., Машиностроение, 1968. – 686 с.
3. Суслов, Н. М. Проектирование и расчет объемного гидропривода: Учебно-методическое пособие по выполнению курсовой работы / Н. М. Суслов. – Екатеринбург, УГГУ, 2008. – 67 с.
4. Суслов, Н. М. Инструкция по оформлению пояснительной записки к курсовому и дипломному проектам для студентов специальности 230301- «Технология транспортных процессов» / Н. М. Суслов. – Екатеринбург, 1995. – 20 с.
5. Суслов, Н. М. Вспомогательные элементы объемного гидравлического привода: Методические указания по курсовой работе / Н. М. Суслов [и др.]. – Екатеринбург, УГГГА, 1998. – 12 с.
6. Суслов, Н. М., Лагунова Ю.А. Объемные гидравлические машины гидро- и пневмопривод / Н. М. Суслов, Ю. А. Лагунова. – Екатеринбург, Издательство УГГУ, 2008. - 358 с.

ВВедение:

Комбайн ГПКС (рис.1) состоит из следующих основных узлов: исполнительного органа с резцовой коронкой (2), погрузоч­ного устройства (3), гусеничного хода (4), поворотного конвейера (5), гидросистемы (6), электрооборудования (7), системы пылеулавлива­ния, ленточного перегружателя, устройства для повышения устой­чивости (аутриггеров).
К особенностям конструкции проходческого комбайна ГПКС относятся:

Рис.1- комбайн ГПКС
•Сзади ходовой части размещены гидроцилиндры, выполняющие роль вспомогательных опор — аутригеров. Пользование послед­ними при обработке забоя позволяет повысить устойчивость ком­байна;
•Комбайн может оснащаться коротким или удлиненным поворот­ным конвейером, который позволяет производить погрузку отбитой массы на конвейер, расположенный сбоку выработки, в вагонетку, бункер, самоходный вагон;
•Исполнительный орган, размещенный в поворотный турели, гидроцилиндрами подъема и поворота перемещается в горизонталь­ной и вертикальной плоскостях, производит разрушение массива, отбойку горной массы и оформление выработки по форме забоя;
•Резцовая коронка, закрепленная на валу подвижной рукояти с помощью гидроцилиндров телескопической раздвижки, внед­ряется в массив до 500 мм.
Отбитая горная масса нагребающими лапами питателя погру­зочной части подается на скребковый конвейер с подъемно-пово­ротной хвостовой частью, позволяющей грузить с помощью много­секционного ленточного перегружателя горную массу в вагонетки или непосредственно с конвейера комбайна на забойный конвейер, расположенный у боковой стенки выработки.
Исполнительный орган комбайна может быть двух типов: с ре­жущей коронкой, оснащенной резцами РКС-1 или РКС-2, и с ба­рабанной режущей головкой, так же оснащенной резцами РКС-1 или РКС-2.
