Лабораторная работа: Лабораторная работа №1 Исследование помехоустойчивости БТС к аддитивным помехам вариант 21
Описание
Цель лабораторной работы №1 - изучение влияния параметров элементов БТС БО-ВТ на помехоустойчивость к аддитивным синфазным внесистемным электромагнитным помехам промышленной частоты.
Для исследования влияния параметров элементов БТС БО-ВТ на помехоустойчивость к аддитивным синфазным внесистемным электромагнитным помехам промышленной частоты необходимо:

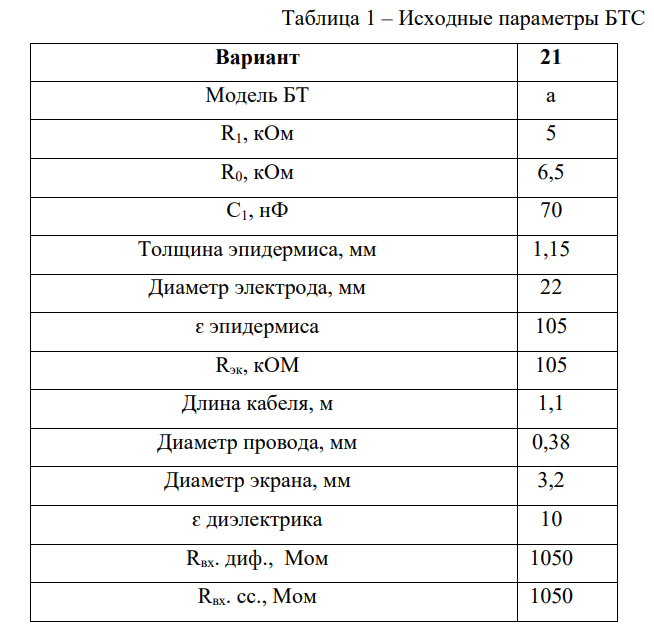

в соответствие с исходными данными рассчитать значения недостающих элементов БТС БО-ВТ;
разработать математическую модель для расчета дифференциального напряжения входной цепи при наличии аддитивных синфазных помех в биполярной системе отведений БЭС, а также ОСПвц. При разработке модели предусмотреть возможность независимого изменения всех параметров элементов БТС БО-ВТ;
поcтроить зависимости Кд, Ксд, Ксс от частоты в диапазоне lg(0,01…1000 Гц);
вычислить напряжение дифференциального сигнала входной цепи в соответствие с выражением (1) для чего (приложение1):
считать данные сигнала из файла ECG1.PRN и осуществить масштабирование полученного сигнала до максимального уровня 5 мВ;
осуществить быстрое преобразование Фурье (БПФ) этого сигнала;
представить синфазный сигнал в виде гармонического сигнала с заданной амплитудой и частотой 50 Гц и осуществить БПФ напряжения помехи;
рассчитать дифференциальное напряжение входной цепи для частотной области в соответствие с выражением (2);
осуществить обратное БПФ.
Построить на одном графике дифференциальное напряжение входной цепи в отсутствие и при наличии заданной амплитуды аддитивной синфазной помехи, а также рассчитать ОСПвц в соответствие с соотношением (6) при наличии этой помехи.
Изменяя по отдельности значение каждого из указанного в задании элемента на ±50%, оценить ОСПвц при наличии заданной амплитуды аддитивной синфазной помехи и зафиксировать на графике дифференциальное напряжение входной цепи при заданных значениях параметров цепи и при их изменении.
Сделать численные выводы.
Характеристики лабораторной работы
Список файлов
- ЛР1 МПАСИК.docx 190,44 Kb
- ЛР1 МПАСИК.docx 190,44 Kb
