Курсовая работа: Применение численных методов в электротехнических расчетах
Новинка

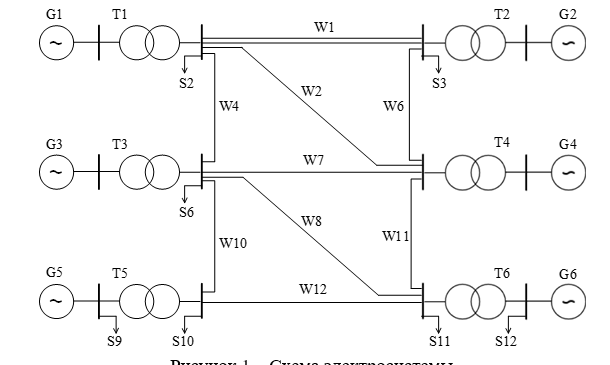

Описание
Таблица 1 — Генераторы
Таблица 2 — Трансформаторы
Таблица 3 — Длинна ЛЭП
Таблица 4 — Нагрузки
![]()
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 ПОСТРОЕНИЕ СХЕМЫ ЗАМЕЩЕНИЯ 5
2 РАСЧЕТ ПАРАМЕТРОВ СХЕМЫ ЗАМЕЩЕНИЯ 8
3 РАСЧЕТ ТОКОВ УСТАНОВИВШЕГОСЯ НОРМАЛЬНОГО РЕЖИМА В ВЕТВЯХ СХЕМЫ НА ОСНОВЕ КОНТУРНЫХ УРАВНЕНИЙ И ЧИСЛЕННОГО МЕТОДА ПРОСТОЙ ИТЕРАЦИИ. 13
4 РАСЧЕТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ В ВЕТВЯХ СХЕМЫ ПРИ КЗ В УЗЛЕ 2 НА ОСНОВЕ КОНТУРНЫХ УРАВНЕНИЙ И ЧИСЛЕННОГО МЕТОДА ПРОСТОЙ ИТЕРАЦИИ 19
5 РАСЧЕТ ТОКОВ УСТАНОВИВШЕГОСЯ НОРМАЛЬНОГО РЕЖИМА В ВЕТВЯХ СХЕМЫ НА ОСНОВЕ УРАВНЕНИЙ ПО ЗАКОНАМ КИРХГОФА И ЧИСЛЕННОГО МЕТОДА ЖОРДАНА 24
6 РАСЧЕТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ В ВЕТВЯХ СХЕМЫ ПРИ КЗ В УЗЛЕ 2 НА ОСНОВЕ УРАВНЕНИЙ ПО ЗАКОНАМ КИРХГОФА И ЧИСЛЕННОГО МЕТОДА ЖОРДАНА 30
7 РАССЧИТАТЬ ТОКИ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ В ВЕТВЯХ СХЕМЫ ПРИ КЗ В УЗЛЕ 2, ИСПОЛЬЗУЯ ПРОГРАММУ TKZ 35
8 РАСЧЕТ ТОКОВ И НАПРЯЖЕНИЙ В ВЕТВЯХ СХЕМЫ В ПЕРЕХОДНОМ РЕЖИМЕ 40
8.1 РАСЧЕТ ДОАВАРИЙНОГО РЕЖИМА 40
8.2 РАСЧЕТ ПОСЛЕАВАРИЙНОГО РЕЖИМА 40
8.3 РАСЧЕТ ПЕРЕХОДНОГО РЕЖИМА 42
ЗАКЛЮЧЕНИЕ 45
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 46
| Обозн. | Тип генератора | Sнт МВА | Uн кВ | cosφн | Xd | Xd" |
| G1 | 2хТВФ-120-2УЗ | 125 | 10,5 | 0,8 | 1,907 | 0,192 |
| G2 | 2хТВВ-320-2ЕУЗ | 375 | 20 | 0,85 | 1,698 | 0,173 |
| G3 | ТВФ-63-2УЗ | 78,75 | 10,5 | 0,8 | 1,199 | 0,153 |
| G4 | ТВФ-110-2EУЗ | 137,5 | 10,5 | 0,8 | 2,04 | 0,189 |
| G5 | 2хТВФ-120-2УЗ | 125 | 10,5 | 0,8 | 1,907 | 0,192 |
| G6 | 3хТВФ-63-2УЗ | 78,75 | 10,5 | 0,8 | 1,199 | 0,153 |
| Обозн. | Тип трансформатора | Sн МВА | Uk % | Uн кВ |
| T1 | 2хТДЦ-125000/330 | 125 | 11 | 317/10,5 |
| T2 | 2хТЦ-400000/330 | 400 | 11 | 317/20 |
| T3 | ТД-80000/330 | 80 | 11 | 317/10,5 |
| T4 | ТДЦ-125000/330 | 125 | 11 | 317/10,5 |
| T5 | 2хТДЦ-80000/330 | 80 | 11 | 317/10,5 |
| T6 | 3хТД-80000/330 | 80 | 11 | 317/10,5 |
| Линия | W1 | W2 | W4 | W7 | W8 | W9 | W10 | W12 |
| L, км | 180 | 120 | 160 | 100 | 150 | 160 | 90 | 120 |
| Нагрузки | S2 | S3 | S4 | S6 | S7 | S8 | S10 | S11 |
| S, MBA | 200 | 250 | 50 | 200 | 100 | 80 | 100 | 200 |
СОДЕРЖАНИЕ ВВЕДЕНИЕ 4
1 ПОСТРОЕНИЕ СХЕМЫ ЗАМЕЩЕНИЯ 5
2 РАСЧЕТ ПАРАМЕТРОВ СХЕМЫ ЗАМЕЩЕНИЯ 8
3 РАСЧЕТ ТОКОВ УСТАНОВИВШЕГОСЯ НОРМАЛЬНОГО РЕЖИМА В ВЕТВЯХ СХЕМЫ НА ОСНОВЕ КОНТУРНЫХ УРАВНЕНИЙ И ЧИСЛЕННОГО МЕТОДА ПРОСТОЙ ИТЕРАЦИИ. 13
4 РАСЧЕТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ В ВЕТВЯХ СХЕМЫ ПРИ КЗ В УЗЛЕ 2 НА ОСНОВЕ КОНТУРНЫХ УРАВНЕНИЙ И ЧИСЛЕННОГО МЕТОДА ПРОСТОЙ ИТЕРАЦИИ 19
5 РАСЧЕТ ТОКОВ УСТАНОВИВШЕГОСЯ НОРМАЛЬНОГО РЕЖИМА В ВЕТВЯХ СХЕМЫ НА ОСНОВЕ УРАВНЕНИЙ ПО ЗАКОНАМ КИРХГОФА И ЧИСЛЕННОГО МЕТОДА ЖОРДАНА 24
6 РАСЧЕТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ В ВЕТВЯХ СХЕМЫ ПРИ КЗ В УЗЛЕ 2 НА ОСНОВЕ УРАВНЕНИЙ ПО ЗАКОНАМ КИРХГОФА И ЧИСЛЕННОГО МЕТОДА ЖОРДАНА 30
7 РАССЧИТАТЬ ТОКИ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ В ВЕТВЯХ СХЕМЫ ПРИ КЗ В УЗЛЕ 2, ИСПОЛЬЗУЯ ПРОГРАММУ TKZ 35
8 РАСЧЕТ ТОКОВ И НАПРЯЖЕНИЙ В ВЕТВЯХ СХЕМЫ В ПЕРЕХОДНОМ РЕЖИМЕ 40
8.1 РАСЧЕТ ДОАВАРИЙНОГО РЕЖИМА 40
8.2 РАСЧЕТ ПОСЛЕАВАРИЙНОГО РЕЖИМА 40
8.3 РАСЧЕТ ПЕРЕХОДНОГО РЕЖИМА 42
ЗАКЛЮЧЕНИЕ 45
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 46
