ДЗ: Расчет установившихся режимов работы электрической сети
Описание
Электрическая сеть расположена в объединенной энергосистеме (ОЭС) Сибири, II районе по гололеду.
Напряжение на шинах источника питания в максимальном и послеаварийном режимах составляет 1,1Uном, а в минимальном режиме 1,05Uном. Нагрузка потребителей в минимальном режиме равна 60 % от нагрузки максимального режима.
При составлении схемы замещения электрической сети рационально использовать П-образную схему замещения линии электропередачи и Г-образную схему замещения трансформатора (автотрансформатора).
Проводимости элементов электрической сети необходимо учесть в виде дополнительных нагрузок: для линии электропередачи - в виде зарядной реактивной мощности, генерируемой линией, для трансформаторов (автотрансформаторов) - в виде потерь активной и реактивной мощностей в стали (холостого хода) трансформатора (автотрансформатора).

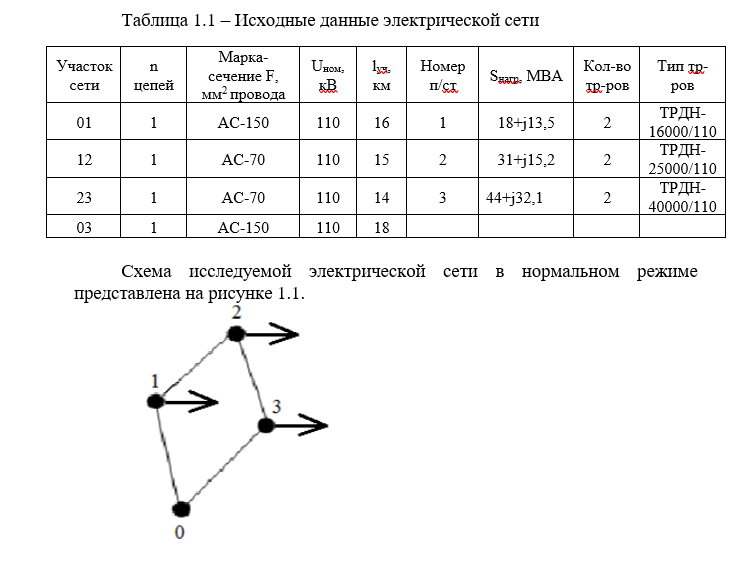

Ниже приведены исходные данные электрической сети, для которой необходимо посчитать установившийся режим.
Практическая работа №1 3
1 Исходные данные 3
1.1 Схема радиально - магистральной сети 3
1.2 Характеристика электрической сети 4
2 Составление схемы замещения электрической сети и определение ее параметров 4
3 Точный электрический расчет установившихся режимов работы электрической сети 6
3.1 Точный электрический расчет максимального режима работы электрической сети 6
3.2 Точный электрический расчет минимального режима работы электрической сети 8
3.3 Точный электрический расчет послеаварийного режима работы электрической сети 11
4 Сводные данные по расчету режимов работы электрической сети 13
