ДЗ: Спроектировать систему общего освещения цеха вариант 6
Новинка
Описание

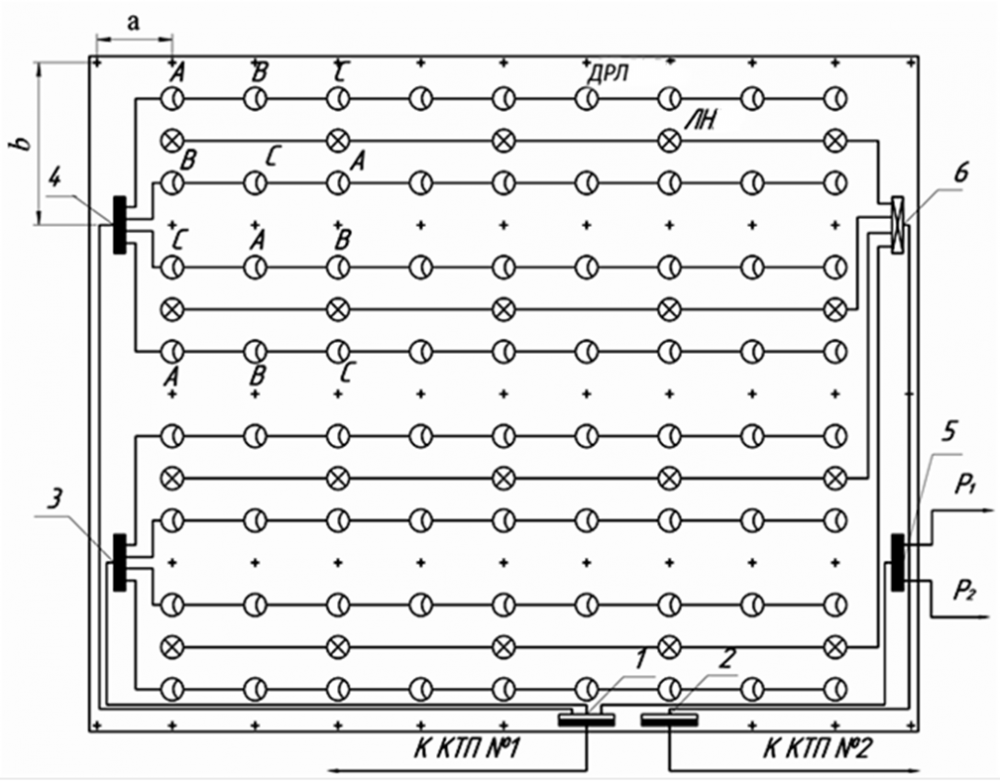

Задача: Спроектировать систему общего освещения цеха (рабочее и аварийное освещение). Выполнить светотехнический расчет, рассчитать число мощность ламп светильников, разместив их на плане цеха (один из вариантов размещения показан на рисунке.
Выполнить электрический расчет, выбрать сечение проводов осветительной сети по нагреву, по минимуму расхода проводникового металла, по механической прочности, выбрать осветительные щитки и защитную аппаратуру.
Размеры помещения. Таблица 1
Исходные данные. Таблица 2
Трансформатор. Таблица 3
![]()
Содержание
1. Данные для расчета……………………………………………………………………………………3
2.Светотехнический расчет рабочего освещения……………………………………………………...4
3. Определяем расчетные мощности каждого участка ………………….............................................5
4. Определяем минимальное сечение фаз из условия допустимого нагрева ………………………..7
5. Выбор осветительного шинопровода ……………………………………………………………….8
6. Определяем моменты нагрузок всех линий ………………………………………………………...9
7. Проводим расчет на минимум проводникового материала ………………………………………10
8. Выбор осветительных щитков и магистрального шкафа рабочего освещения …………………13
9. Расчет аварийного освещения ……………………………………………………………………...15
10. Выбор осветительного щитка и магистрального шкафа аварийного освещения ……………...16
11. Список использованных источников ……………………………………………………………..17
Выполнить электрический расчет, выбрать сечение проводов осветительной сети по нагреву, по минимуму расхода проводникового металла, по механической прочности, выбрать осветительные щитки и защитную аппаратуру.
Размеры помещения. Таблица 1
| № п.п. | Наименование | Обозначение | Ед. измерения | Величина |
| 1 | Длина помещения | А | метр | 60 |
| 2 | Ширина ряда светильников | b | метр | 12 |
| 3 | Рабочая высота | h | метр | 7 |
| 4 | Количество рядов светильников | n´ | ряд | 4 |
Исходные данные. Таблица 2
| № п.п. | Наименование | Обозначение | Ед. измерения | Величина |
| 1 | Освещенность | Е | люкс | 150 |
| 2 | Длина магистральной линии | L1 | метр | 25 |
| 3 | Длина линии Р2 | L2 | метр | 30 |
| 4 | Длина линии Р1 | L3 | метр | 15 |
| 5 | Активная мощность | Р1 | киловатт | 2 |
| 6 | Активная мощность | Р2 | киловатт | 3 |
Трансформатор. Таблица 3
| № п.п. | Наименование | Обозначение | Ед. измерения | Величина |
| 1 | Полная номинальная мощность | SН | кВА | 630 |
| 2 | Коэффициент мощности | cosφ | - | 0,95 |
| 3 | Коэффициент загрузки трансформатора | β | - | 0,8 |
