Курсовая работа: Расчет тепловой нагрузки района

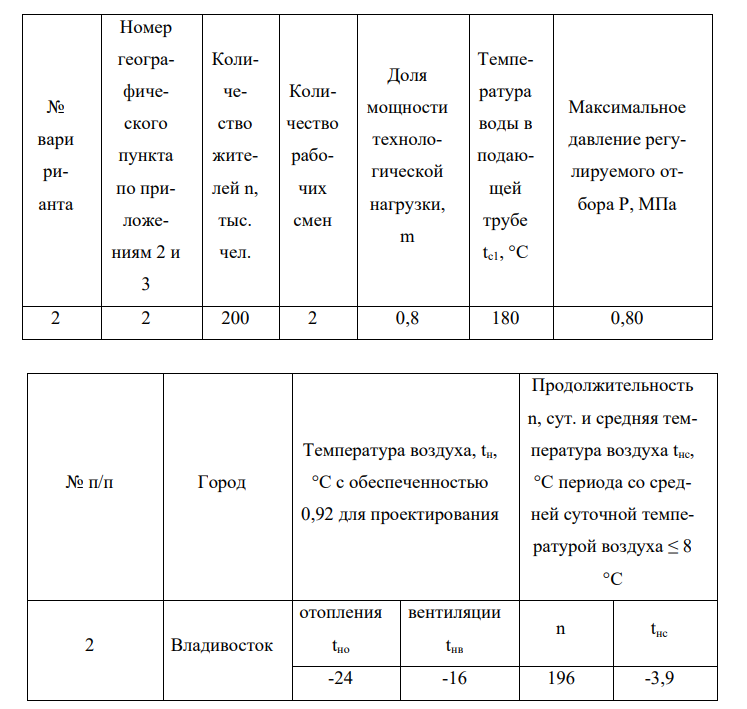

1.1 Задание Определить максимальную (расчетную) тепловую нагрузку и годовой отпуск теплоты от ТЭЦ (рисунок 1) в климатических условиях географического пункта, указанного в индивидуальном задании (приложение 1) для района, включающего в себя: 1) жилые массивы на n тысяч (значения n приведены в вариантах задания) жителей с однотипной современной многоэтажной застройкой при норме общей (полной) жилой площади f = 20 м2 /чел., норме среднего расхода горячей воды с учетом ее потребления общественными зданиями g = 100 л/чел. сут. при ее температуре tг = 55 °С; 2) общественные здания при норме их строительного объема (по наружному обмеру) на 1 тыс. жителей V, м3 : административные здания 1000 школы 3000 детские сады и ясли 2000 пункты питания 1000 клубы, пункты развлечения 800 театры, кинотеатры 800 больницы 600 поликлиники 800 бани 300 прачечные 200 (анализ: жилая площадь на 1 тыс. человек – Fж = f ·1000 = 20000 м2 ; если принять расчетную высоту h = 3 м, то жилой объем составит Vж = 60000 м3 при суммарном объеме общественных зданий V = 10500 м3 – вероятно, общественную инфраструктуру жилых районов можно считать достаточно развитой); 3) промпредприятия с одно-, двух- или трехсменной работой (соответственно, 8, 16 или 24 ч в сутки) при пятидневной рабочей неделе для одно- и двухсменки и семидневной – для трехсменки при скользящем графике отдыха 5 (указано в задании) со средней суммарной (расчетной) мощностью технологического потребления, приведенной в задании в долях от суммарной мощности для отопления и ГВС жилых и общественных зданий. Суммарный строительный объем производственных зданий V = 10 · n тыс. м3 (условно принято, что на предприятиях работает 1/3 населения и на каждого работающего приходится 10 м2 производственной площади при высоте рабочих помещений 3 м). Отопление и вентиляция производственных помещений осуществляются круглосуточно. ГВС промпредприятий в нагрузках не учитывается (покрывается за счет сбросного технологического тепла или т.п.). Удельные отопительные и вентиляционные характеристики производственных зданий принять как для деревообделочных цехов.

Содержание
1. Расчет тепловой нагрузки района ........................................................... 4
1.1 Задание ............................................................................................ 4
1.2 Расчет ....................................................................................................... 7
1.2.1 Жилые здания ....................................................................................... 7
1.2.2 Общественные здания ......................................................................... 8
1.2.3 Промышленные здания ....................................................................... 9
1.2.4 Суммарная нагрузка........................................................................... 10
1.2.5 График нагрузки по продолжительности ........................................ 11
1.2.8 График температуры и расхода воды на отопление....................... 14
Контрольные вопросы ................................................................................ 18
Список использованной литературы ........................................................ 34
