Задача: Струбцина вариант 50

Струбцина. Вариант 50 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Струбцина
5. Выполнить спецификацию к сборочной единице.

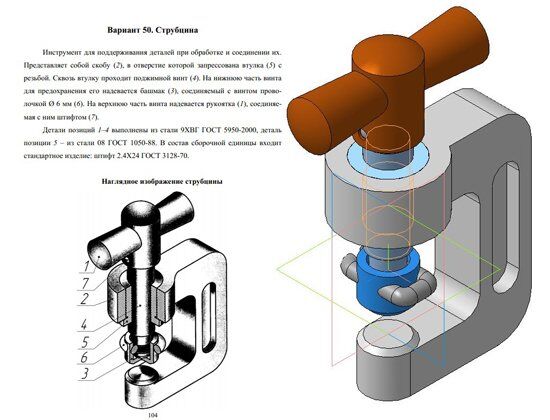

Вариант 50 Струбцина
Инструмент для поддерживания деталей при обработке и соединении их.
Представляет собой скобу (2), в отверстие которой запрессована втулка 5 с резьбой. Сквозь втулку проходит поджимной винт 4. На нижнюю часть винта
для предохранения его надевается башмак 3, соединяемый с винтом проволочкой O 6 мм 6. На верхнюю часть винта надевается рукоятка 1, соединяемая с ним штифтом 7.
Детали позиций 1–4 выполнены из стали 9ХВГ ГОСТ 5950-2000, деталь позиции 5 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит
стандартное изделие: штифт 2.4Х24 ГОСТ 3128-70.
Вариант 50 Струбцина
Блок подвесной чертежи

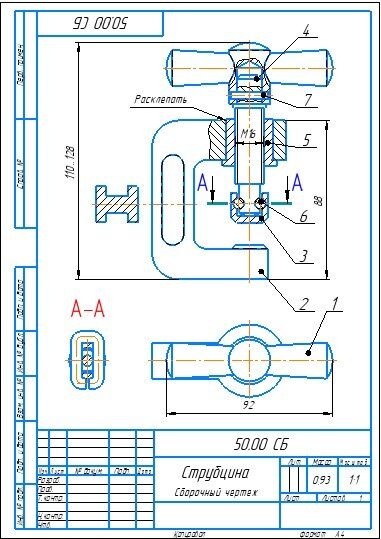

Вариант 50 Струбцина Сборочный чертеж
Вариант 50 Струбцина Спецификация
Струбцина. Вариант 50 3д
Струбцина. Вариант 50 чертежи
50.01 Рукоятка
50.02 Скоба
50.03 Башмак
50.04 Поджимной винт
50.05 Втулка

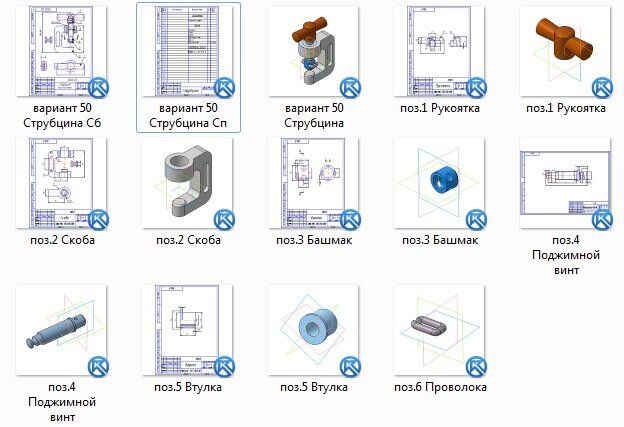

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
