Задача: Блок подвесной вариант 49

Блок подвесной. Вариант 49 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Блок подвесной
5. Выполнить спецификацию к сборочной единице.

Вариант 49 Блок подвесной

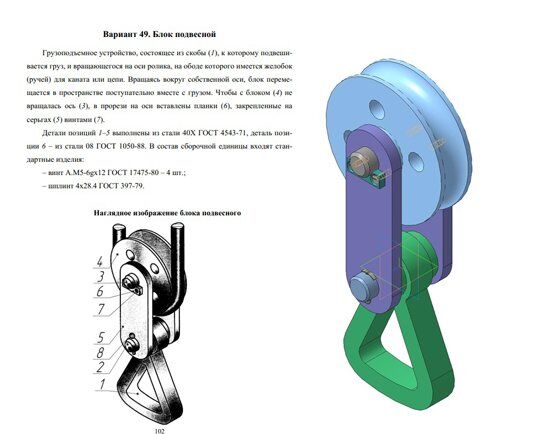

Грузоподъемное устройство, состоящее из скобы 1, к которому подвешивается груз, и вращающегося на оси ролика, на ободе которого имеется желобок (ручей) для каната или цепи. Вращаясь вокруг собственной оси, блок перемещается в пространстве поступательно вместе с грузом. Чтобы с блоком 4 не вращалась ось 3, в прорези на оси вставлены планки 6, закрепленные на
серьгах 5 винтами 7.
Детали позиций 1–5 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 6 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт А.М5-6gx12 ГОСТ 17475-80 – 4 шт.;
– шплинт 4x28.4 ГОСТ 397-79.
Вариант 49 Блок подвесной
Блок подвесной чертежи

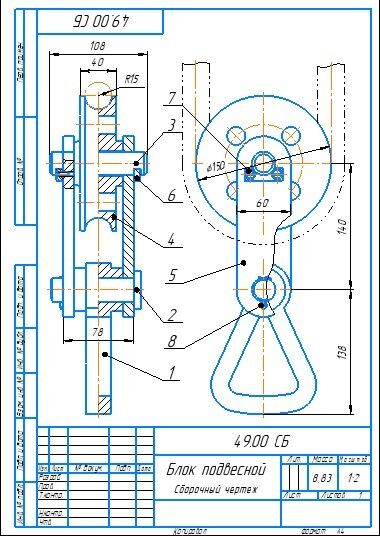

Вариант 49 Блок подвесной Сборочный чертеж
Вариант 49 Блок подвесной Спецификация
Блок подвесной. Вариант 49 3д
Блок подвесной. Вариант 49 чертежи
49.01 Скоба
49.02 Палец
49.03 Ось
49.04 Блок
49.05 Серьга
49.06 Планка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
