Задача: Домкратик вариант 43

Домкратик. Вариант 43 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Домкратик
5. Выполнить спецификацию к сборочной единице.

Вариант 43 Домкратик
Домкрат – механизм для подъема грузов на небольшую высоту. Данный
домкратик предназначен для мелких сборочных операций.
Корпус 1 домкратика широким основанием устанавливается по месту сборки. В корпус, в его поперечный паз, входит гайка специальная 2, которая при вращении поднимает (или опускает) втулку резьбовую 3. Втулка имеет боковую продольную прорезь, куда входит своим концом винт стопорный 5.
Благодаря этому винту втулка может совершать только движения вверх-вниз.
Во втулку резьбовую вставляют призму 4 в зависимости от необходимости, которая служит опорой для груза.
Детали позиций 1, 2 и 4 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 3 из стали 9ХВГ ГОСТ 5950-2000. В состав сборочной единицы входит стандартное изделие: винт A.М6x14 ГОСТ 21334-75.

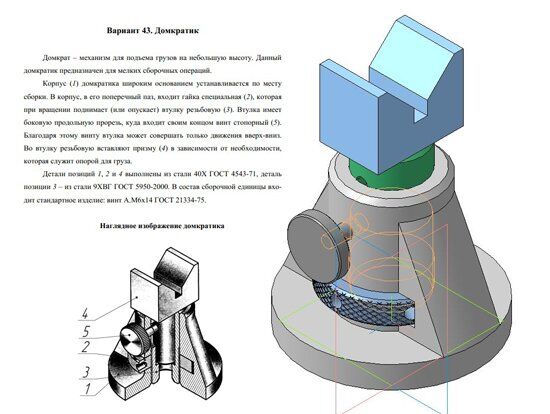

Вариант 43 Домкратик
Домкратик чертежи

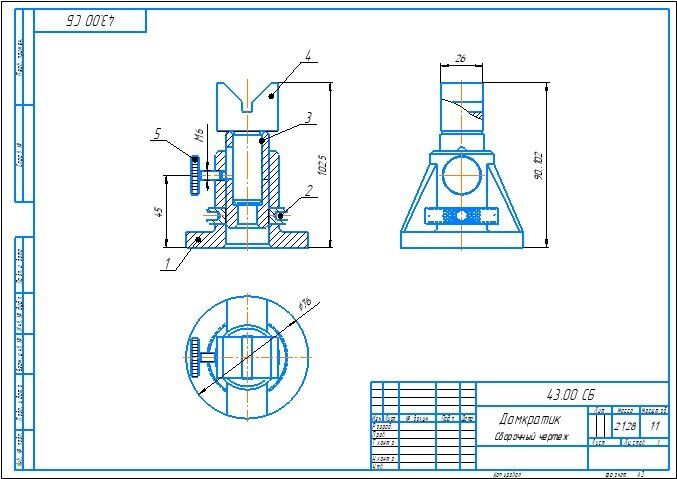

Вариант 43 Домкратик Сборочный чертеж
Вариант 43 Домкратик Спецификация
Домкратик Вариант 43 3д

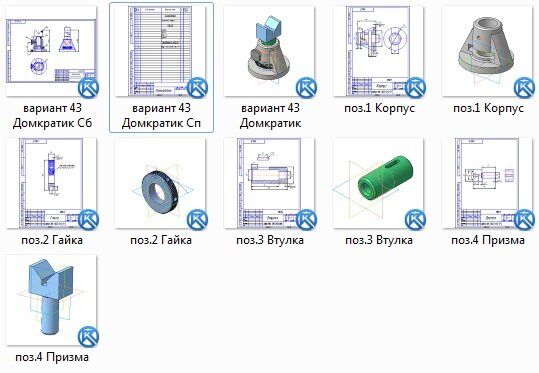

Домкратик Вариант 43 чертежи
43.01 Корпус
43.02 Гайка
43.03 Втулка
43.04 Призма
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
