Задача: Подшипник на подвеске вариант 30

Подшипник на подвеске. Вариант 30 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Подшипник на подвеске
5. Выполнить спецификацию к сборочной единице.
Вариант 30 Подшипник на подвеске
Подшипник – опора валов и вращающихся осей. По типу трения различают подшипники качения и подшипники скольжения.
Ниже изображен подшипник скольжения, имеющий разъемные вкладыши. Устанавливает по месту назначения на подвеске. Для предотвращения сдвига вдоль оси нижний 2 и верхний 3 вкладыши имеют бурт. Сверху вкладыши поджимаются поперечиной 4, которая притягивается болтами 5 к скобе 1, являющейся корпусом подшипника. Детали позиций 1 и 4 выполнены из стали 10 ГОСТ 1050-88, детали позиций 2 и 3 – из бронзы БрАЖ9-4 ГОСТ 18175-75. В состав сборочной единицы входят стандартные изделия:
– болт М8-8gx25 ГОСТ 15591-70 – 2 шт.;
– гайка М8-6H ГОСТ 5915-70 – 2 шт.

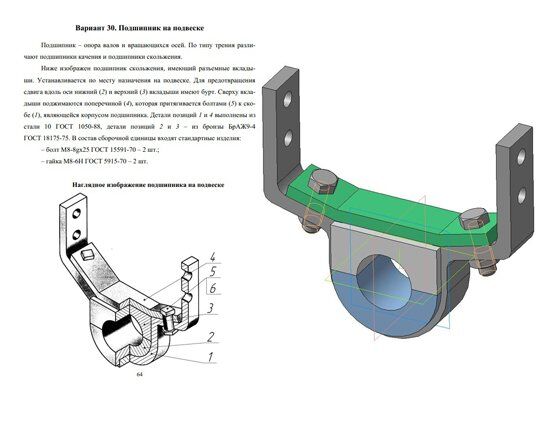

Вариант 30 Подшипник на подвеске
Подшипник на подвеске чертежи

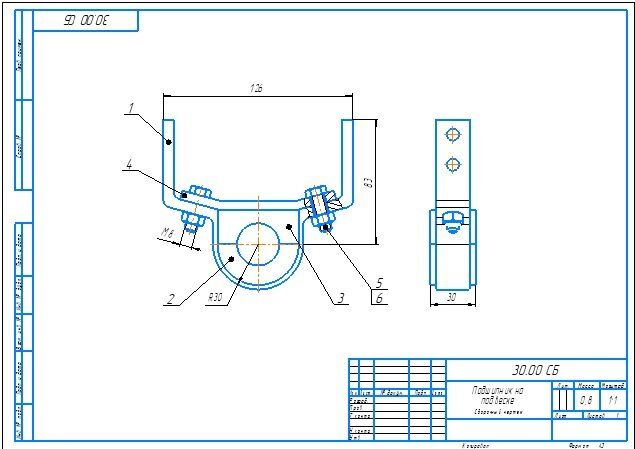

Вариант 30 Подшипник на подвеске Сборочный чертеж
Вариант 30 Подшипник на подвеске Спецификация
Подшипник на подвеске. Вариант 30 3д
Подшипник на подвеске. Вариант 30 чертежи
Скоба 30.01
Вкладыш нижний 30.02
Вкладыш верхний 30.03
Поперечина 30.04

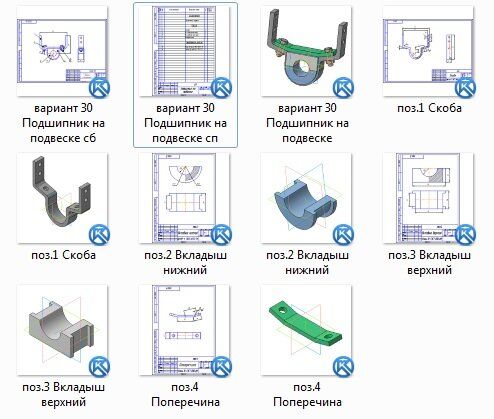

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
