Задача: Виброгаситель вариант 23

Виброгаситель. Вариант 23 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Виброгаситель
5. Выполнить спецификацию к сборочной единице.

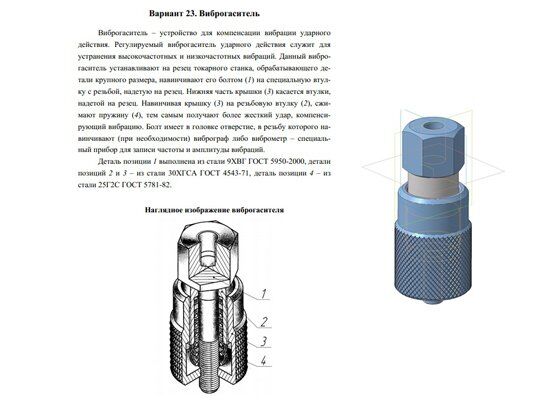

Вариант 23 Виброгаситель
Виброгаситель – устройство для компенсации вибрации ударного
действия. Регулируемый виброгаситель ударного действия служит для устранения высокочастотных и низкочастотных вибраций. Данный виброгаситель устанавливают на резец токарного станка, обрабатывающего детали крупного размера, навинчивают его болтом 1 на специальную втулку с резьбой, надетую на резец. Нижняя часть крышки 3 касается втулки,
надетой на резец. Навинчивая крышку 3 на резьбовую втулку 2, сжимают пружину 4, тем самым получают более жесткий удар, компенсирующий вибрацию. Болт имеет в головке отверстие, в резьбу которого навинчивают (при необходимости) виброграф либо виброметр – специальный прибор для записи частоты и амплитуды вибраций.
Деталь позиции 1 выполнена из стали 9ХВГ ГОСТ 5950-2000, детали позиций 2 и 3 – из стали 30ХГСА ГОСТ 4543-71, деталь позиции 4 – из стали 25Г2С ГОСТ 5781-82.

Вариант 23 Виброгаситель
Виброгаситель чертежи

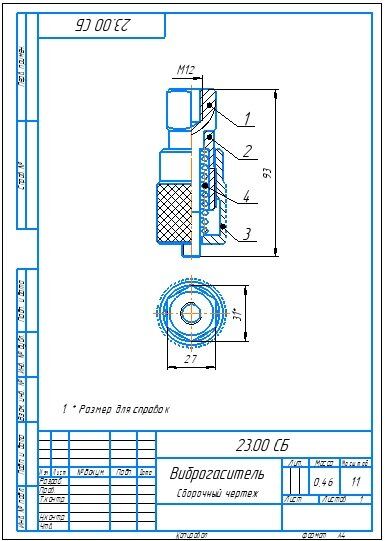

Вариант 23 Виброгаситель Сборочный чертеж
Вариант 23 Виброгаситель Спецификация

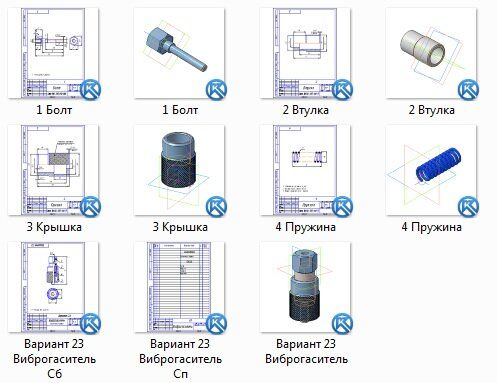

Виброгаситель. Вариант 23 3д модель
Виброгаситель. Вариант 23 чертежи
Болт 23.01
Втулка 23.02
Крышка 23.03
Пружина 23.04
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
