Задача 9: Опора вариант 24

Опора. Вариант 24 Соединение сварное ЧЕРТЕЖ

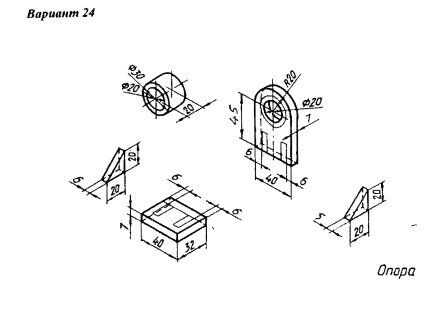

СБОРОЧНЫЙ ЧЕРТЕЖ. СОЕДИНЕНИЕ СВАРНОЕ. вариант 24

1. Выполните необходимые количество деталей сварного узла.
2. Постройте чертежи каждой детали согласно стандартам ЕСКД на формате А4(А3) с их аксономитрической проекцией.
3. Собирите сборку сварного узла из деталей.
4. На листе формата А4(А3) получите автоматический чертеж сборки и спецификацию.
5. Проставте габаритные размеры.
6. Проверте полки-выноски от деталей, распологая их на одном уровне по горизонтали или вертикали. Номера позиций деталей на полках-выносках должны соответствовать спецификации.
7. Заполните основную надпись.

Опора. Вариант 24 СБ
Опора. Вариант 24 спецификация
Опора. Вариант 24 3d сборка
Опора. Вариант 24 чертежи
01 Основание
02 Стойка
03 Втулка
04 Ребро
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
