Задача 9: Уголок вариант 1

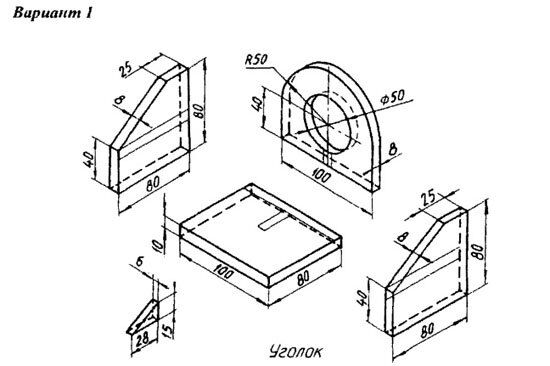

Уголок. Вариант 1 Соединение сварное ЧЕРТЕЖ
СБОРОЧНЫЙ ЧЕРТЕЖ. СОЕДИНЕНИЕ СВАРНОЕ. вариант 1

1. Выполните необходимые количество деталей сварного узла.
2. Постройте чертежи каждой детали согласно стандартам ЕСКД на формате А4(А3) с их аксономитрической проекцией.
3. Собирите сборку сварного узла из деталей.
4. На листе формата А4(А3) получите автоматический чертеж сборки и спецификацию.
5. Проставте габаритные размеры.
6. Проверте полки-выноски от деталей, распологая их на одном уровне по горизонтали или вертикали. Номера позиций деталей на полках-выносках должны соответствовать спецификации.
7. Заполните основную надпись.

Уголок. Вариант 1 СБ
Уголок. Вариант 1 спецификация
Уголок. Вариант 1 3d сборка

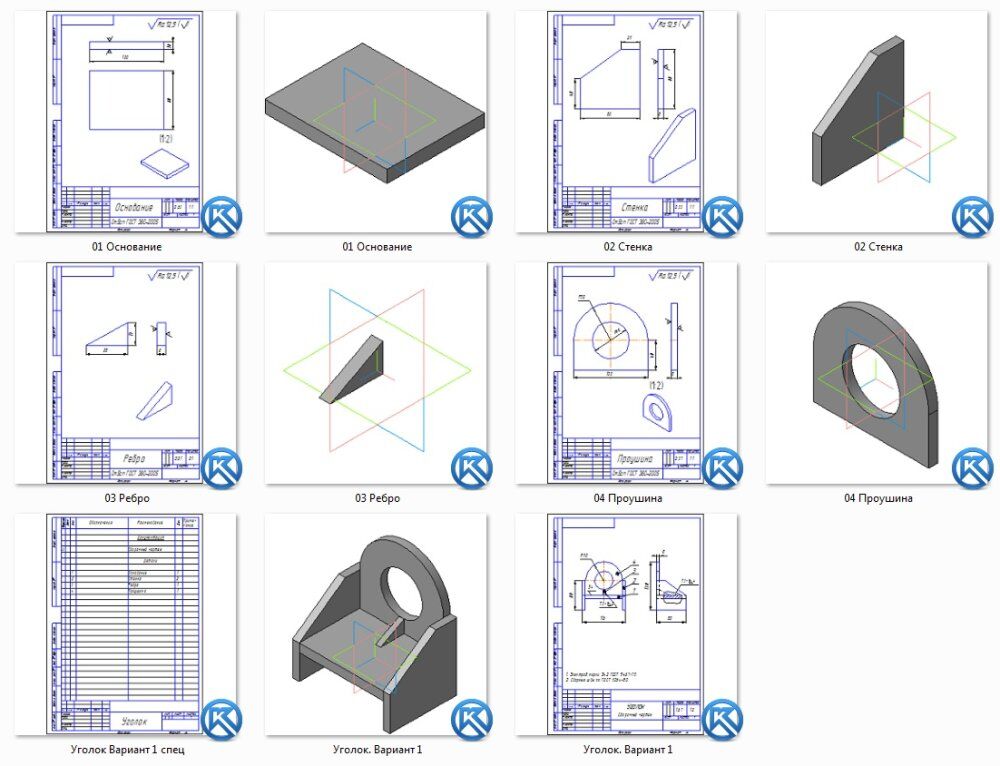

Уголок. Вариант 1 чертежи
01 Основание
02 Стенка
03 Ребро
04 Проушина
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
