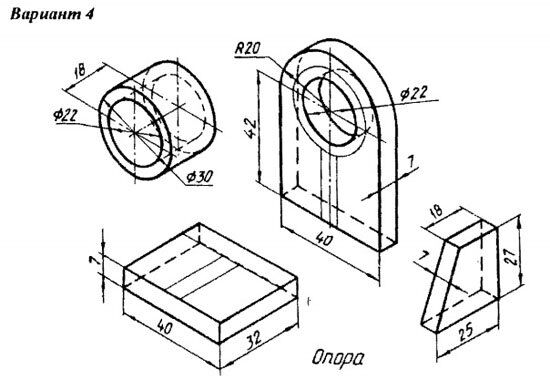

Задача 9: Опора вариант 4

Опора. Вариант 4 Соединение сварное ЧЕРТЕЖ
СБОРОЧНЫЙ ЧЕРТЕЖ. СОЕДИНЕНИЕ СВАРНОЕ. вариант 4

1. Выполните необходимые количество деталей сварного узла.
2. Постройте чертежи каждой детали согласно стандартам ЕСКД на формате А4(А3) с их аксономитрической проекцией.
3. Собирите сборку сварного узла из деталей.
4. На листе формата А4(А3) получите автоматический чертеж сборки и спецификацию.
5. Проставте габаритные размеры.
6. Проверте полки-выноски от деталей, распологая их на одном уровне по горизонтали или вертикали. Номера позиций деталей на полках-выносках должны соответствовать спецификации.
7. Заполните основную надпись.

Опора. Вариант 4 СБ
Опора. Вариант 4 спецификация
Опора. Вариант 4 3d сборка

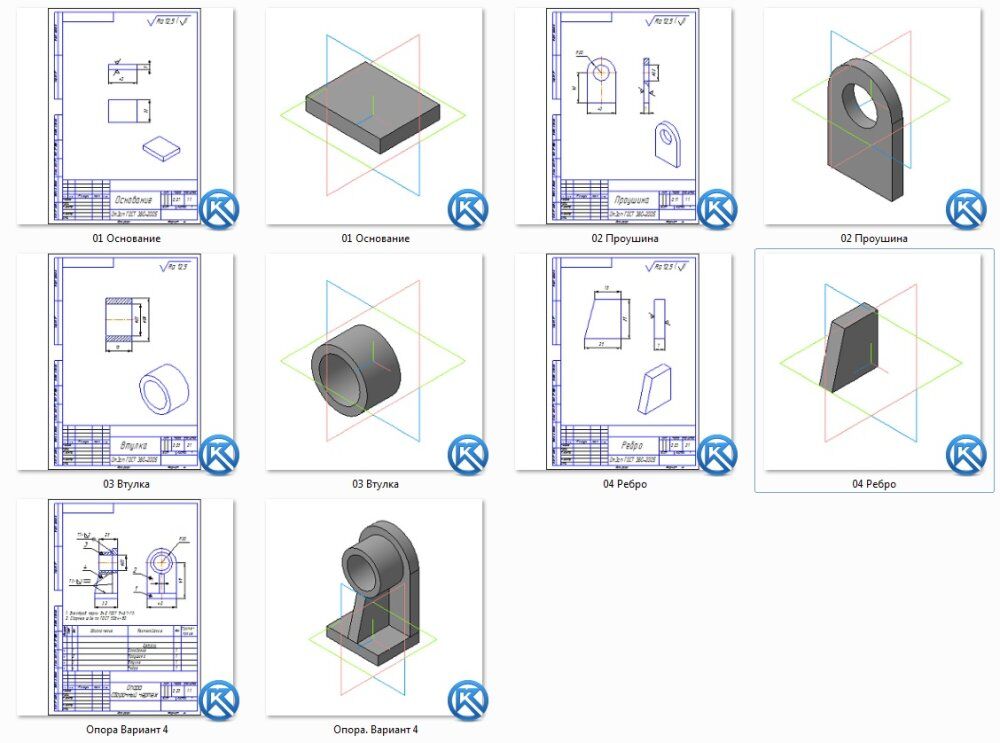

Опора. Вариант 4 чертежи
01 Основание
02 Проушина
03 Втулка
04 Ребро
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
