Задача 11: Камера диафрагменная

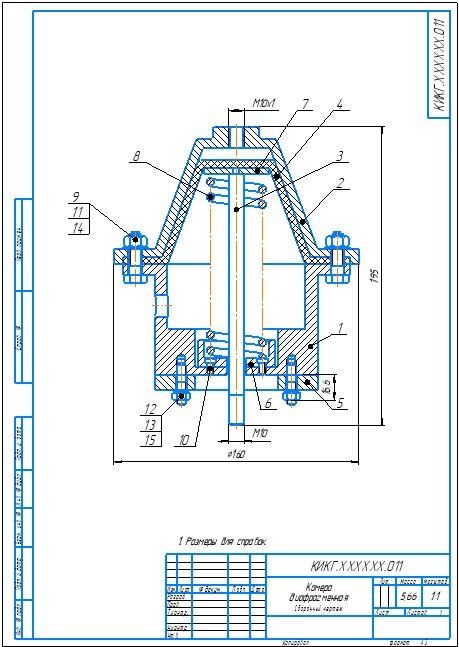

Камера диафрагменная КИКГ.ХХХХХХ.011 ЧЕРТЕЖ
Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении, например, в приводах прижимных столов пескоструйных машин.
Диафрагменные камеры приводят в действие механизмы, выполняющие при автоматизации процесса операции прижима, фиксации и подвода упоров.
Диафрагма 4, из прорезиненной ткани, по периферии зажата между корпусом 1 и крышкой 2 тормозной камеры. Под действием сжатого воздуха, поступающего из пневматической системы через отверстие крышки 2, шайба 7 перемещает шток 3, соединенный с приводом машины.
При снятии давления диафрагма 4 возвращается в исходное положение под действием пружины 8.
Корпус 1 крепится к основанию шпильками 15, гайками и шайбами.
Крышка 2 соединяется с корпусом 1 болтами 9, гайками и шайбами. Опора 6 крепится к корпусу 1 винтами 10.
Камера диафрагменная КИКГ.ХХХХХХ.011 СБ
Камера диафрагменная КИКГ.ХХХХХХ.011 спецификация
Камера диафрагменная КИКГ.ХХХХХХ.011 3d модель
Камера диафрагменная КИКГ.ХХХХХХ.011 чертежи
Корпус КИКГ.ХХХХ01.011
Крышка КИКГ.ХХХХ02.011
Шток КИКГ.ХХХХ03.011
Диафрагма КИКГ.ХХХХ04.011
Основание КИКГ.ХХХХ05.011
Опора КИКГ.ХХХХ06.011
Шайба .ХХХХ07.011
Пружина .ХХХХ08.011

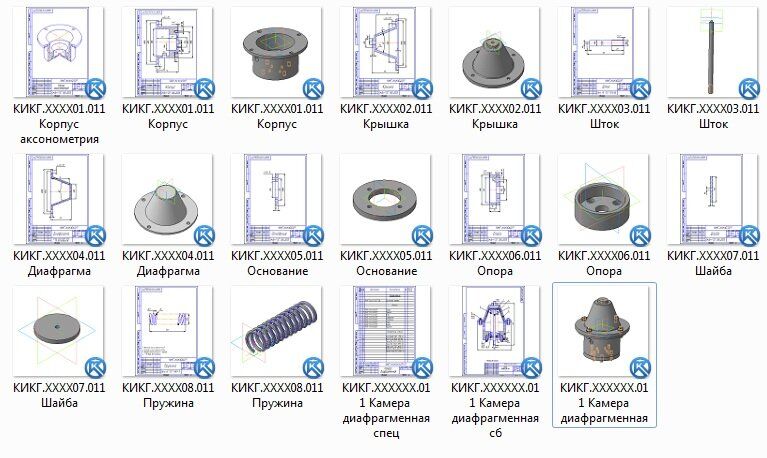

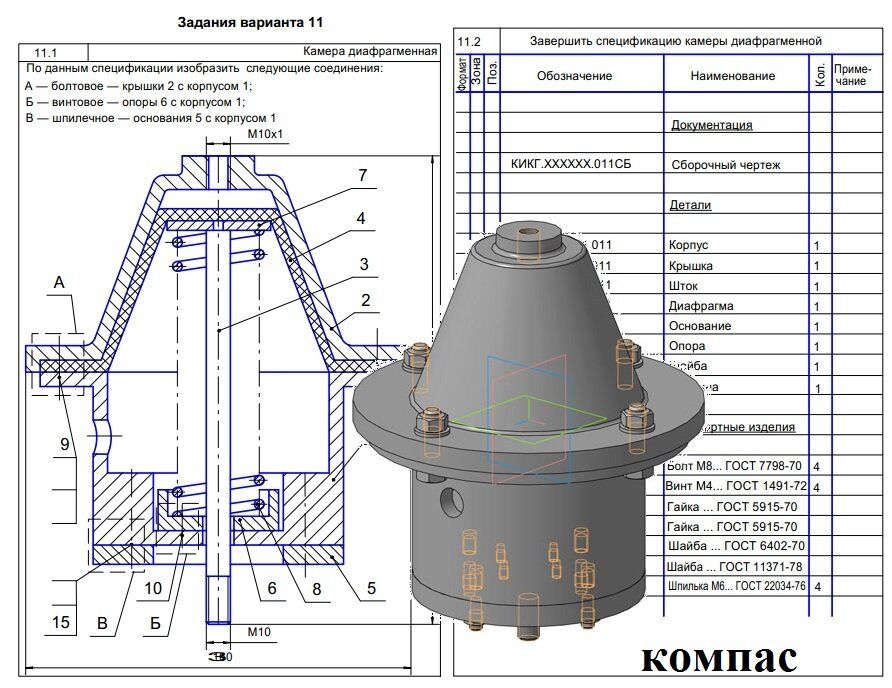

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
