Задача 70: Соединение деталей шпилькой вариант 29

Новинка

Описание

Соединение деталей шпилькой. Вариант 29 ЧЕРТЕЖ

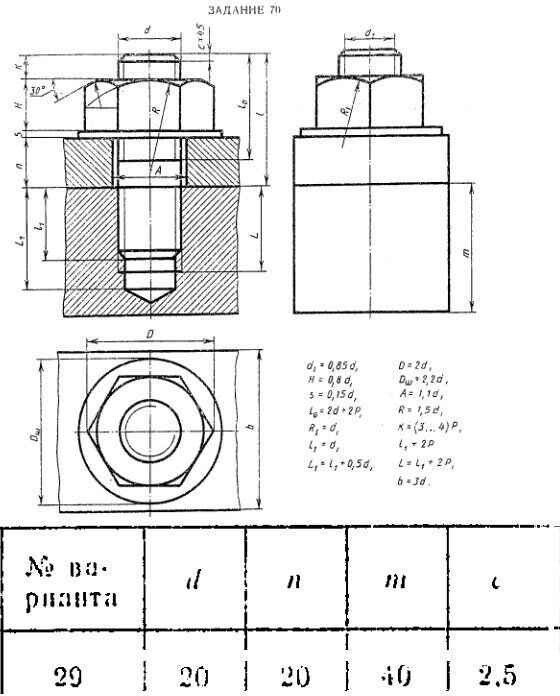

Задание 70

Пользуясь приведенными условными соотношениями, построить изображение соединения деталей шпилькой. Размер А подобрать по ГОСТ 11765-66 (22032-76) так, чтобы обеспечить указанное значение К.

Данные:

d=20 мм
n=20 мм
m=40 мм
c=2,5 мм

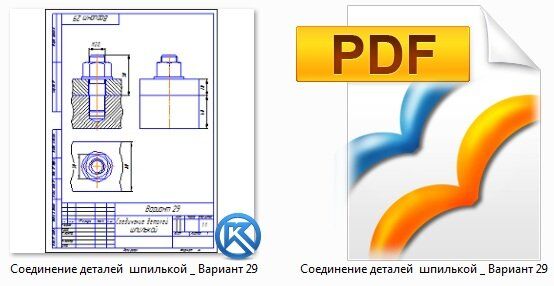

Чертеж выполнен на формате А4 + пдф (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

Показать всё описание

Характеристики решённой задачи

Тип

Решённая задача

Предмет

Инженерная графика

Семестр

1 семестр

Номер задания

Вариант

Программы

КОМПАС-3D

Теги

Индивидуальные задания по курсу черчения

Просмотров

Качество

Идеальное компьютерное

Размер

53,32 Kb

Список файлов

29.rar
