Задача 69: Соединение деталей болтом вариант 3

Описание

Соединение деталей болтом Вариант 3 ЧЕРТЕЖ

Задание 69

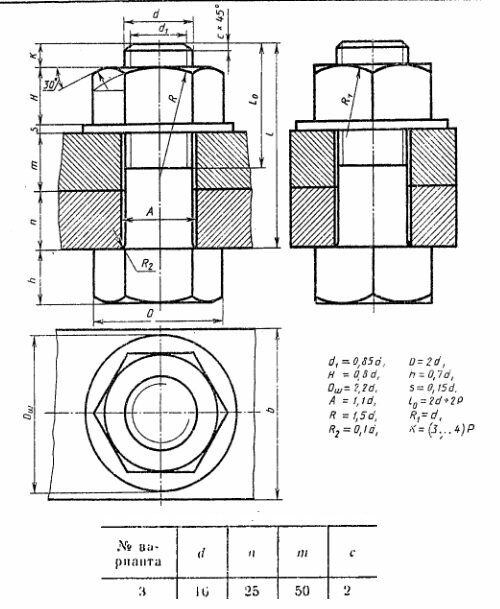

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.

Данные:

d=16 мм
n=25 мм
m=50 мм
c=2 мм

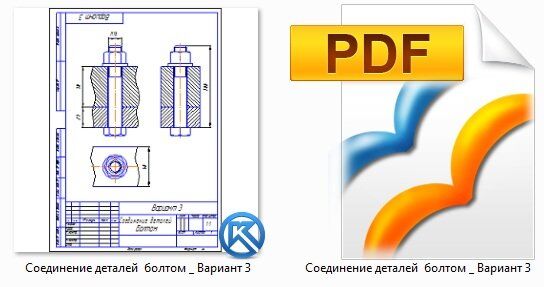

Чертеж выполнен на формате А4 + пдф (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
