Задача 75: Выносной элемент вариант 3
Описание

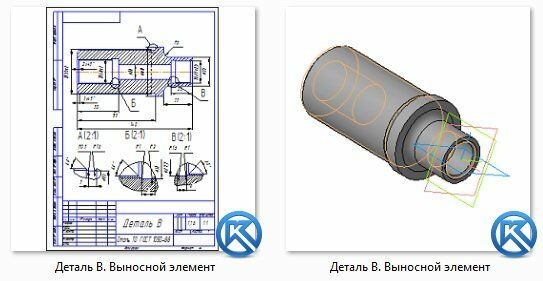

Деталь В. Выносной элемент ЧЕРТЕЖ
![]()
Задание 75

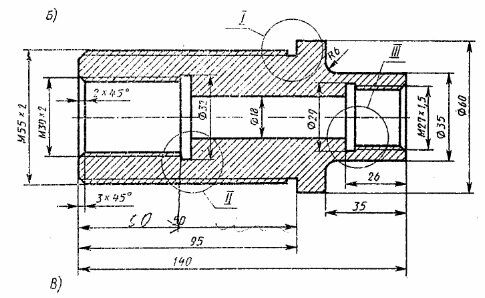

По чертежу детали В выполнить два выносных элемента по ГОСТ 10549-80.
![]()
Чертеж выполнен на формате А4 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 75 По чертежу детали В выполнить два выносных элемента по ГОСТ 10549-80.
Чертеж выполнен на формате А4 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
2
Качество
Идеальное компьютерное
Размер
145,25 Kb
Список файлов
Деталь В
Деталь В. Выносной элемент.cdw
Деталь В. Выносной элемент.m3d
Деталь В. Выносной элемент.pdf
