Задача 74: Резьбовое соединение вариант 12
Описание
Резьбовое соединение. Вариант 12 ЧЕРТЕЖ
![]()

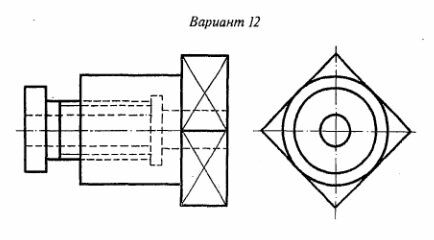

ЗАДАНИЕ 74
Вид спереди заменить фронтальным разрезом. При выполнении задания допустимо соединить половину разреза с половиной вида.
![]()

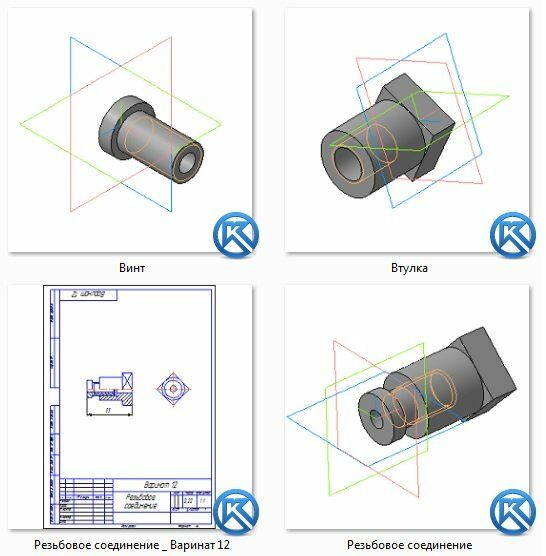

Чертеж выполнен на формате А4+3д модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
ЗАДАНИЕ 74 Вид спереди заменить фронтальным разрезом. При выполнении задания допустимо соединить половину разреза с половиной вида.
Чертеж выполнен на формате А4+3д модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
112,13 Kb
Список файлов
Вариант 12 Резьбовое соединение
Винт.m3d
Втулка.m3d
Резьбовое соединение _ Варинат 12.cdw
Резьбовое соединение _ Варинат 12.pdf
Резьбовое соединение.a3d
