Задача 34: Группа геометрических тел вариант 12
Описание
Группа геометрических тел. Вариант 12 ЧЕРТЕЖ
![]()

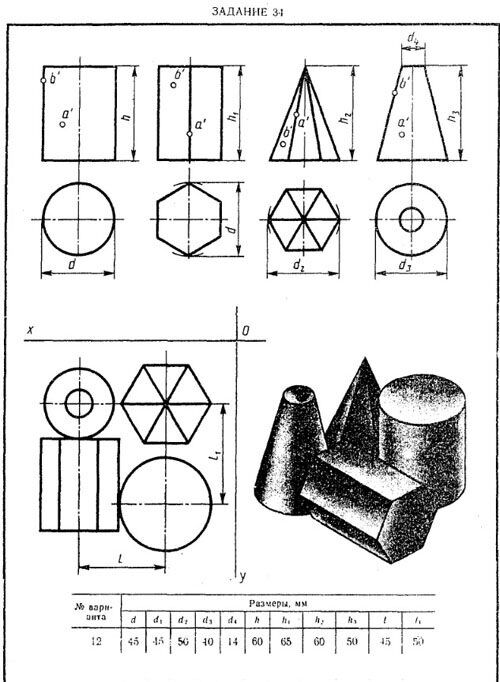

Задание 34
Построить в трех проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции (на чертеже снизу).
d = 45 мм
d1 = 45 мм
d2 = 50 мм
d3 = 40 мм
d4 = 14 мм
h = 60 мм
h1 = 65 мм
h2 = 60 мм
h3 = 50 мм
l = 45 мм
l1 = 50 мм
![]()

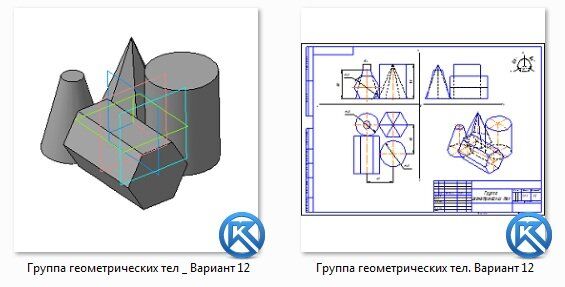

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 34 Построить в трех проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции (на чертеже снизу).
d = 45 мм
d1 = 45 мм
d2 = 50 мм
d3 = 40 мм
d4 = 14 мм
h = 60 мм
h1 = 65 мм
h2 = 60 мм
h3 = 50 мм
l = 45 мм
l1 = 50 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
101,95 Kb
Список файлов
Геометрические тела
KOMPAS - Группа геометрических тел. Вариант 12.pdf
Группа геометрических тел _ Вариант 12.m3d
Группа геометрических тел. Вариант 12.cdw
