Задача 81: Шлицевое соедининие вариант 8
Описание
Шлицевое соедининие. Вариант 8 ЧЕРТЕЖ
![]()

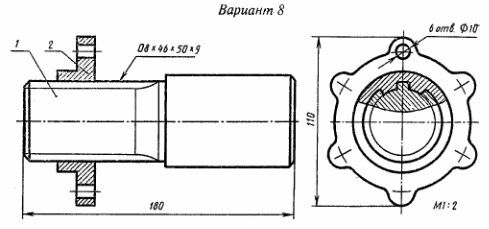

Выполнить чертежи деталей 1 и 2 в отдельности, нанести обозначения, учитывая требования ГОСТ 2.409-74.
![]()

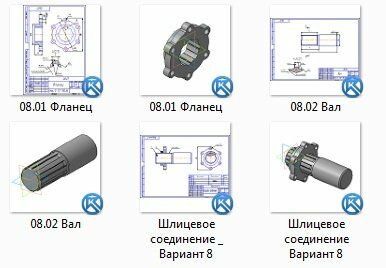

Чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Выполнить чертежи деталей 1 и 2 в отдельности, нанести обозначения, учитывая требования ГОСТ 2.409-74.
Чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
