Задача 73: Соединение с муфтой вариант 8
Описание

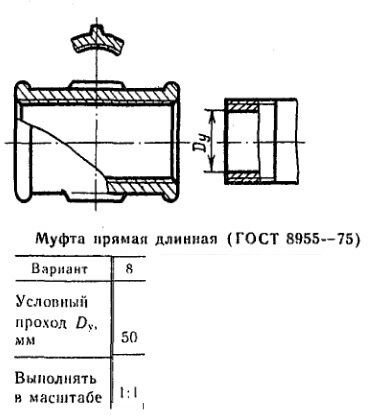

Соединение с муфтой. Вариант 8 ЧЕРТЕЖ
![]()
Построить изображение соединения трубы с соединительной деталью (фитингом). На выполненом чертеже нанести обозначение резьбы.
Dу 50
![]()
Чертеж выполнен на формате А4 + пдф (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Построить изображение соединения трубы с соединительной деталью (фитингом). На выполненом чертеже нанести обозначение резьбы. Dу 50
Чертеж выполнен на формате А4 + пдф (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
37,4 Kb

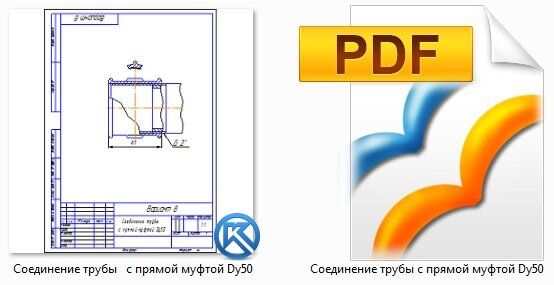

Список файлов
08
Соединение трубы с прямой муфтой Dу50.cdw
Соединение трубы с прямой муфтой Dу50.pdf
