Вариант 7. Усеченный полый цилиндр ЧЕРТЕЖ
![]()

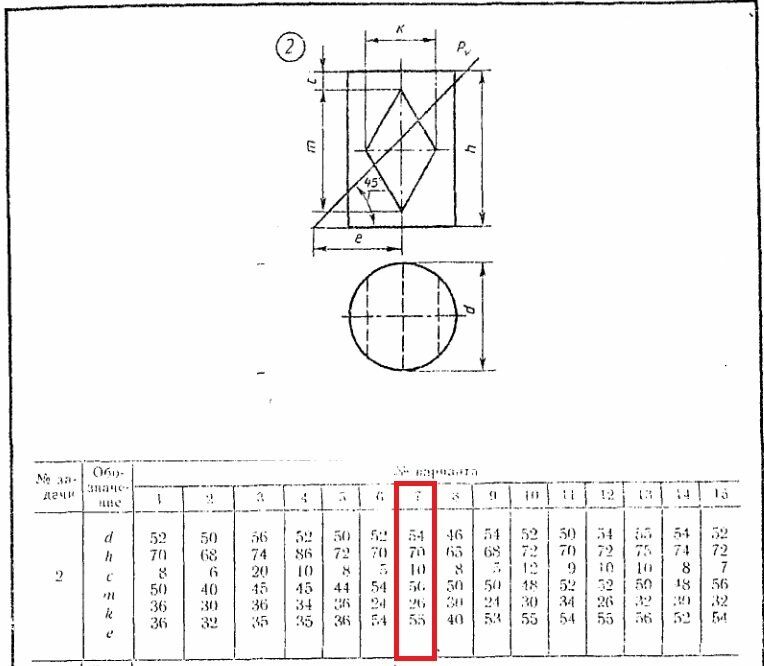

Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 54 мм
h = 70 мм
с = 10 мм
m = 56 мм
k = 26 мм
е = 55 мм
![]()

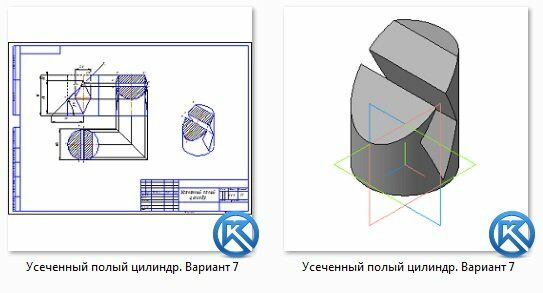

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 54 мм
h = 70 мм
с = 10 мм
m = 56 мм
k = 26 мм
е = 55 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
76,94 Kb
Список файлов
Вариант 7
Усеченный полый цилиндр. Вариант 7.cdw
Усеченный полый цилиндр. Вариант 7.m3d
Усеченный полый цилиндр. Вариант 7.pdf
