Задача 73: Соединение с муфтой вариант 7
Описание
Соединение с муфтой. Вариант 7 ЧЕРТЕЖ
![]()

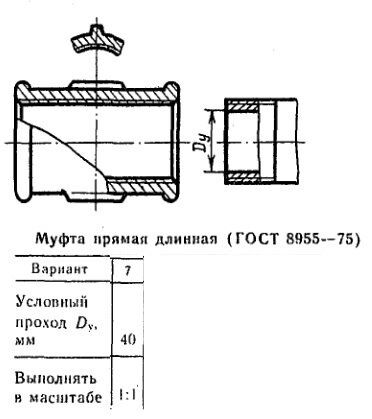

Построить изображение соединения трубы с соединительной деталью (фитингом). На выполненом чертеже нанести обозначение резьбы.
Dу 40
![]()
Чертеж выполнен на формате А4 + пдф (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Построить изображение соединения трубы с соединительной деталью (фитингом). На выполненом чертеже нанести обозначение резьбы. Dу 40
Чертеж выполнен на формате А4 + пдф (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
34,72 Kb
Список файлов
07

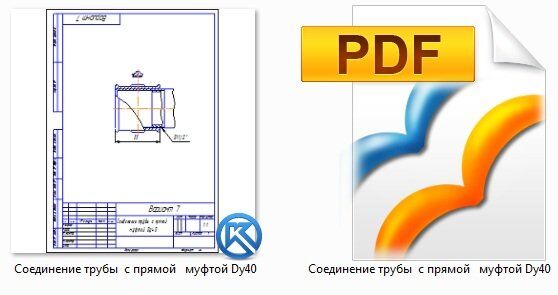

Соединение трубы с прямой муфтой Dу40.cdw
Соединение трубы с прямой муфтой Dу40.pdf
