Задача 38: Корпус вариант 3
Новинка
Описание

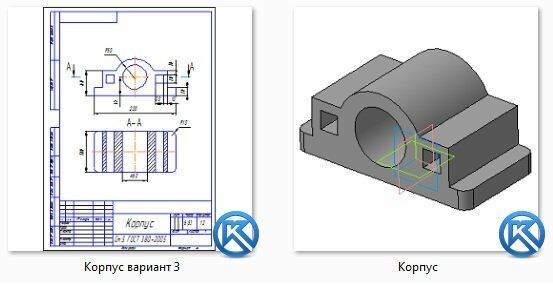

Корпус. Вариант 3 ЧЕРТЕЖ
![]()
Упражнение 38
Перечертить два вида детали в масштабе 1:2. Выполнить указанный разрез. Проставить размеры.
![]()
Чертеж выполнен на формате А4 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Упражнение 38 Перечертить два вида детали в масштабе 1:2. Выполнить указанный разрез. Проставить размеры.
Чертеж выполнен на формате А4 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
0
Качество
Идеальное компьютерное
Размер
88,77 Kb
Список файлов
У38_3
Корпус вариант 3.cdw
Корпус вариант 3.pdf
Корпус.m3d
