Задача 64: Опора. Стойка. Угольник. Плита вариант 3
Описание

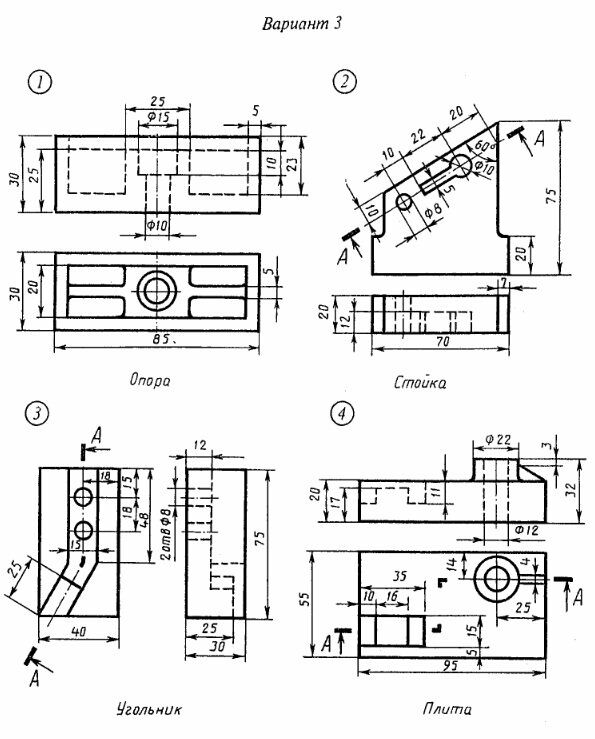

Опора. Стойка. Угольник. Плита. Вариант 3
![]()
Задание 64
1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид сверху разрезом А-А.
3. Заменить вид слева разрезом А-А.
4. Заменить вид спереди разрезом А-А.
![]()

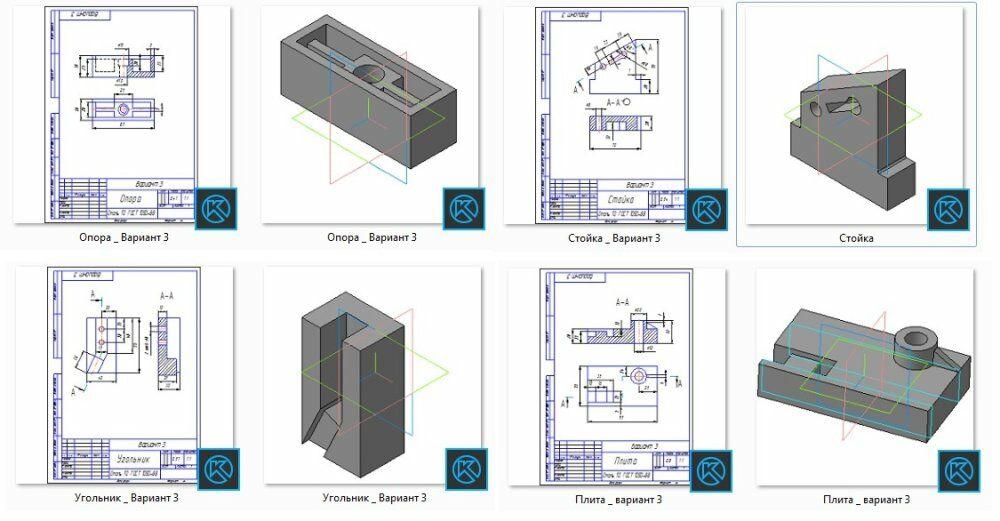

Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 64 1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид сверху разрезом А-А.
3. Заменить вид слева разрезом А-А.
4. Заменить вид спереди разрезом А-А.
Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
3
Качество
Идеальное компьютерное
Размер
375,14 Kb
Список файлов
Опора. Стойка. Угольник. Плита
KOMPAS - Опора _ Вариант 3.pdf
KOMPAS - Плита _ вариант 3.pdf
KOMPAS - Стойка _ Вариант 3.pdf
KOMPAS - Угольник _ Вариант 3.pdf
Опора _ Вариант 3.cdw
Опора _ Вариант 3.m3d
Плита _ вариант 3.cdw
Плита _ вариант 3.m3d
Стойка _ Вариант 3.cdw
Стойка.m3d
Угольник _ Вариант 3.cdw
Угольник _ Вариант 3.m3d
