Задача 21: Зятяжная машинка
Новинка
Описание

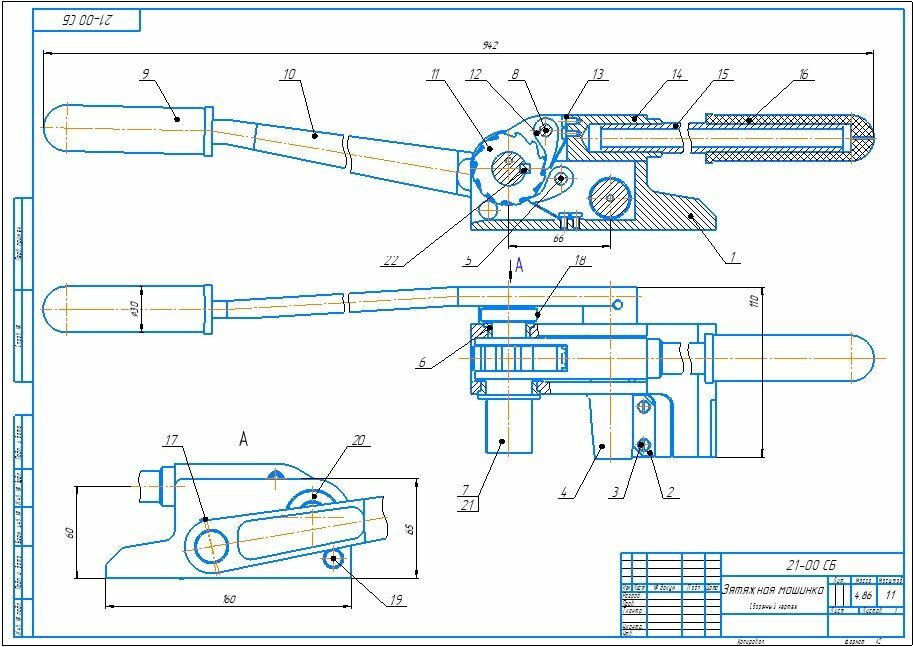

Зятяжная машинка 21-00 ЧЕРТЕЖ
Устройство и работа затяжной машинки. Для упаковки металла служит стальная упаковочная лента, концы которой скрепляют специальными штампованными замками. Натягивают и отрезают ленту при этом затяжной машинкой (рис. 1).Машинку собирают в следующем порядке. Втулки 6 и 22 запрессовывают в отверстия ф36 и ф28 корпуса 1 так, чтобы буртики втулок оказались в проточках ф40 и ф32 корпуса. Одну пружину 13 крепят между стенками к дну корпуса винтами 3 так, чтобы подъем пружины был направлен в сторону установленных втулок 6 и 22. Между стенками корпуса на оси 5, запрессованной в отверстия ф8 корпуса, укрепляют одну собачку 12. Поверхность собачки R50 должна быть обращена к пружине. Вторую пружину 13 крепят винтами 3 к корпусу рычага 14; подъем пружины должен быть направлен в сторону ушек рычага 14. Между ушками рычага на оси 8 укрепляют вторую собачку 12. Поверхность собачки R50 должна быть обращена к пружине.Храповое колесо 11 закладывают между ушками рычага 14 так, чтобы оси отверстий на рычаге и храповом колесе совпали; после этого рычаг в сборе вводят в корпус 1; отверстие ф18 рычага должно быть обращено в сторону расширенной части корпуса 1. Валик 7 с предварительно посаженной шпонкой 21 концом ф20 вставляют до упора в корпус со стороны запрессованной втулки 6. При этом ушки корпуса рычага 14 и храповое колесо 11 должны быть насажены на валик. Храповое колесо надо установить так, чтобы зубья собачек входили до впадины зубьев храпового колеса. Затем на конец валика ф20 надевают установочное колесо 20, которое крепят к валику штифтом 18. В отверстие ф18 корпуса рычага 14 на длину 40 мм запрессовывают рычаг 15. На свободный конец рычага надевают рукоятку 16. Нож 2 крепят к корпусу винтами 3; нож 4 вставляют до упора в корпус так, чтобы режущий конец его было обращен к ножу 2. На конец ножа 4 ф22 надевают рычаг 10, причем фаска в отверстии рычага должна быть обращена к корпусу. Рычаг 10 крепят к ножу 4 штифтом 17. На конец рычага надевают рукоятку 9. Штифт 19 запрессовывают в отверстие корпуса ф12 на глубину стенки корпуса. Штифт служит для ограничения хода рычага 10.Машинка работает следующим образом. Упаковочную ленту толщиной 0,8—1,5 мм и шириной 25—33 мм вставляют в прорезь корпуса высотой 2,5 мм и протягивают в прорезь валика 7. Нож 4 рычагом 10 поворачивают так, чтобы он не мешал продергиванию ленты через прорезь валика. При повороте рычага 15 вверх собачка 12, укрепленная на конусе рычага, скользит по зубьям храпового колеса 11.При повороте рычага вниз собачка поворачивает храповое колесо, а следовательно, и валик 7,натягивающий на себя упаковочную ленту. В валике 7 и ноже 4 сделаны внутри отверстия, через которые подается смазка на трущиеся поверхности. Ленту отрезают ножами 2 и 4, для чего поворачивают рычаг 10.
Зятяжная машинка 21-00 сб
Зятяжная машинка 21-00 спецификация
Зятяжная машинка 21-00 3д модель
Зятяжная машинка 21-00 чертежи
Зятяжная машинка 21-00
Корпус 21-1
Нож 21-2
Нож 21-4
Втулка 21-6
Валик 21-7
Рукоятка 21-9
Рычаг 21-10
Колесо храповое 21-11
Собачка 21-12
Пружина 21-13
Корпус рычага 21-14
Рычаг 21-15
Рукоятка 21-16
Кольцо 21-20
Втулка 21-22

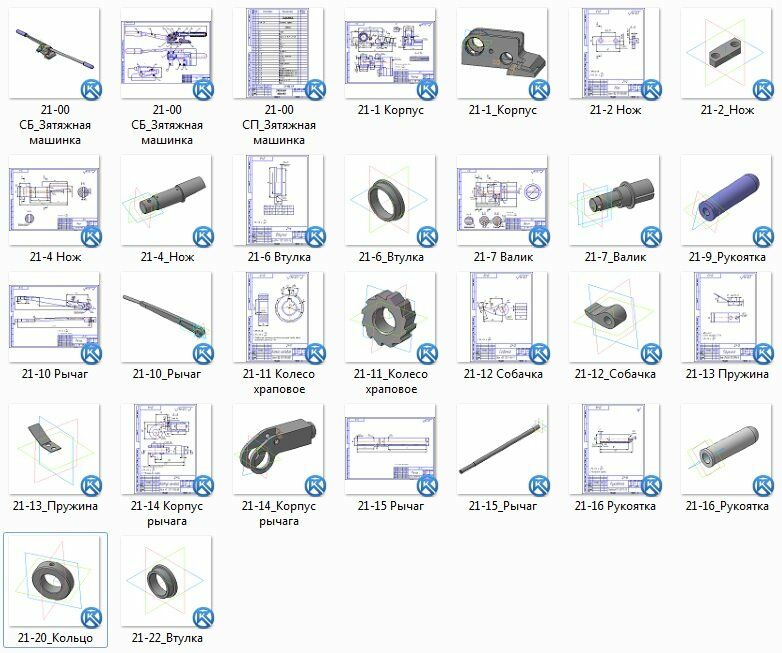

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Устройство и работа затяжной машинки. Для упаковки металла служит стальная упаковочная лента, концы которой скрепляют специальными штампованными замками. Натягивают и отрезают ленту при этом затяжной машинкой (рис. 1).Машинку собирают в следующем порядке. Втулки 6 и 22 запрессовывают в отверстия ф36 и ф28 корпуса 1 так, чтобы буртики втулок оказались в проточках ф40 и ф32 корпуса. Одну пружину 13 крепят между стенками к дну корпуса винтами 3 так, чтобы подъем пружины был направлен в сторону установленных втулок 6 и 22. Между стенками корпуса на оси 5, запрессованной в отверстия ф8 корпуса, укрепляют одну собачку 12. Поверхность собачки R50 должна быть обращена к пружине. Вторую пружину 13 крепят винтами 3 к корпусу рычага 14; подъем пружины должен быть направлен в сторону ушек рычага 14. Между ушками рычага на оси 8 укрепляют вторую собачку 12. Поверхность собачки R50 должна быть обращена к пружине.Храповое колесо 11 закладывают между ушками рычага 14 так, чтобы оси отверстий на рычаге и храповом колесе совпали; после этого рычаг в сборе вводят в корпус 1; отверстие ф18 рычага должно быть обращено в сторону расширенной части корпуса 1. Валик 7 с предварительно посаженной шпонкой 21 концом ф20 вставляют до упора в корпус со стороны запрессованной втулки 6. При этом ушки корпуса рычага 14 и храповое колесо 11 должны быть насажены на валик. Храповое колесо надо установить так, чтобы зубья собачек входили до впадины зубьев храпового колеса. Затем на конец валика ф20 надевают установочное колесо 20, которое крепят к валику штифтом 18. В отверстие ф18 корпуса рычага 14 на длину 40 мм запрессовывают рычаг 15. На свободный конец рычага надевают рукоятку 16. Нож 2 крепят к корпусу винтами 3; нож 4 вставляют до упора в корпус так, чтобы режущий конец его было обращен к ножу 2. На конец ножа 4 ф22 надевают рычаг 10, причем фаска в отверстии рычага должна быть обращена к корпусу. Рычаг 10 крепят к ножу 4 штифтом 17. На конец рычага надевают рукоятку 9. Штифт 19 запрессовывают в отверстие корпуса ф12 на глубину стенки корпуса. Штифт служит для ограничения хода рычага 10.Машинка работает следующим образом. Упаковочную ленту толщиной 0,8—1,5 мм и шириной 25—33 мм вставляют в прорезь корпуса высотой 2,5 мм и протягивают в прорезь валика 7. Нож 4 рычагом 10 поворачивают так, чтобы он не мешал продергиванию ленты через прорезь валика. При повороте рычага 15 вверх собачка 12, укрепленная на конусе рычага, скользит по зубьям храпового колеса 11.При повороте рычага вниз собачка поворачивает храповое колесо, а следовательно, и валик 7,натягивающий на себя упаковочную ленту. В валике 7 и ноже 4 сделаны внутри отверстия, через которые подается смазка на трущиеся поверхности. Ленту отрезают ножами 2 и 4, для чего поворачивают рычаг 10.
Зятяжная машинка 21-00 сб Зятяжная машинка 21-00 спецификация
Зятяжная машинка 21-00 3д модель
Зятяжная машинка 21-00 чертежи
Зятяжная машинка 21-00
Корпус 21-1
Нож 21-2
Нож 21-4
Втулка 21-6
Валик 21-7
Рукоятка 21-9
Рычаг 21-10
Колесо храповое 21-11
Собачка 21-12
Пружина 21-13
Корпус рычага 21-14
Рычаг 21-15
Рукоятка 21-16
Кольцо 21-20
Втулка 21-22
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Файлы условия, демо
