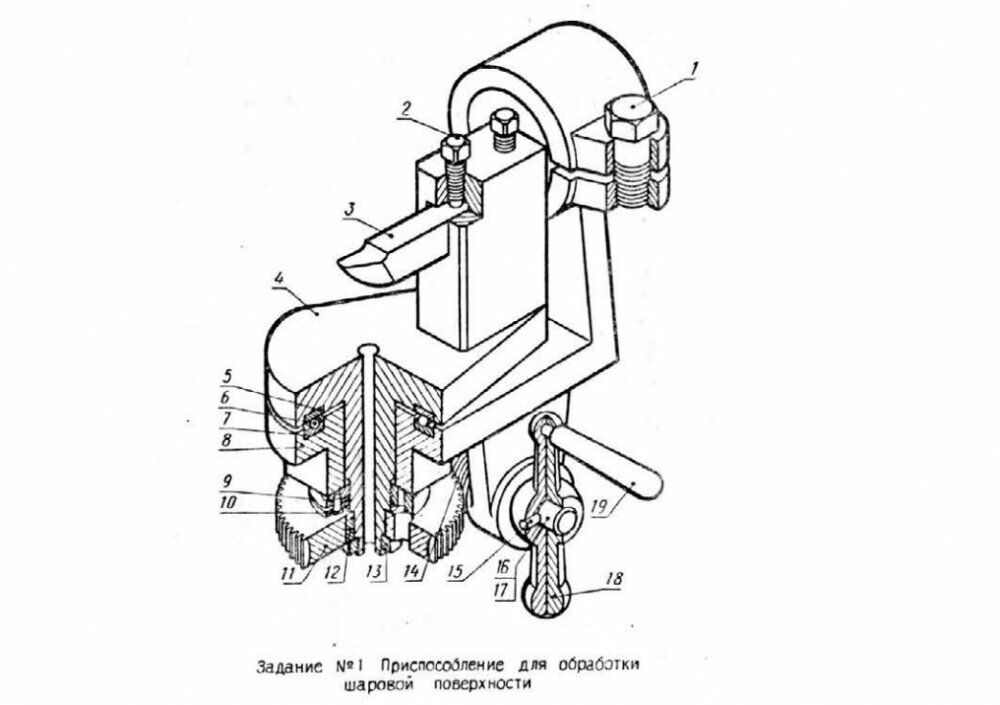

Задача 1: Приспособление для обработки шаровой поверхности

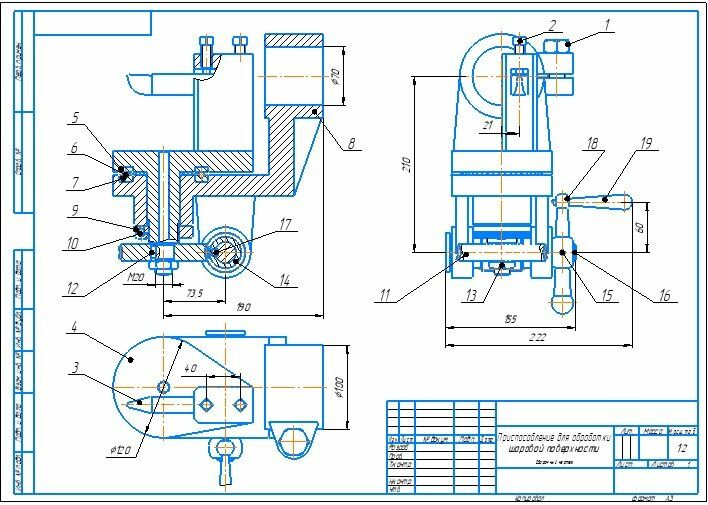

Приспособление для обработки шаровой поверхности ЧЕРТЕЖ
Устройство и работа приспособления.Точная обработка шаровых поверхностей на токарном станке невозможна без специальных приспособлений. Познакомимся с устройством одного такого приспособления, предназначенного для обработки выпуклых и вогнутых шаровых поверхностей различных радиусов. Приспособление собирают в следующем порядке.В кольцевую выточку корпуса 8 запрессовывают канавкой вверх кольцо 7 —нижнее кольцо упорного подшипника. В канавку кольца укладывают сорок два шарика 6.В отверстие ф40 корпуса 8 вставляют резцедержатель 4,в который предварительно запрессовывают кольцо 5; нижней плоскостью кольцо опирается на шарики 6. Резцедержатель крепят к корпусу гайкой 9,которую стопорят винтом 10. В паз на хвостовике резцедержателя закладывают шпонку 12;затем на хвостовик насаживают червячное колесо 11 и закрепляют на нем гайкой 13.В нижней части корпуса 8 имеются две проушины. Между проушинами вводят червяк 14, после чего в отверстия проушин и червяка закладывают валик 16 со шпонкой 17.На свободный конец валика ф20 штифтом 15 крепят рукоятку 18,в которую вставляют ручку 19.Чтобы ручка не выпадала, конец ее после сборки расклепывают. Валик 16 с червяком 14 вращают рукояткой 18. Червяк передает вращение червячному колесу 11 и связанному с ним при помощи шпонки 12 резцедержателю 4.При этом верхнее кольцо 5 упорного подшипника катится на шариках по неподвижному нижнему кольцу 7. В верхней части резцедержателя сделано прямоугольное отверстие, в которое вставляют резец 3.Корпус 8 надевают на пиноль задней бабки токарного станка и закрепляют винтом 1. Пинолью называется втулка, внутри которой находится центр задней бабки. При вращении маховика задней бабки пиноль получает возвратно-поступательное движение вдоль станины токарного станка.
Приспособление для обработки шаровой поверхности сб
Приспособление для обработки шаровой поверхности спецификация
Приспособление для обработки шаровой поверхности 3д модель
Приспособление для обработки шаровой поверхности чертежи
Винт 1-1
Резец 1-3
Резцедержатель 1-4
Кольцо 1-5
Шарик 1-6
Кольцо 1-7
Корпус 1-8
Гайка 1-9
Колесо червячное 1-11
Червяк 1-14
Валик 1-16
Рукоятка 1-18
Ручка 1-19

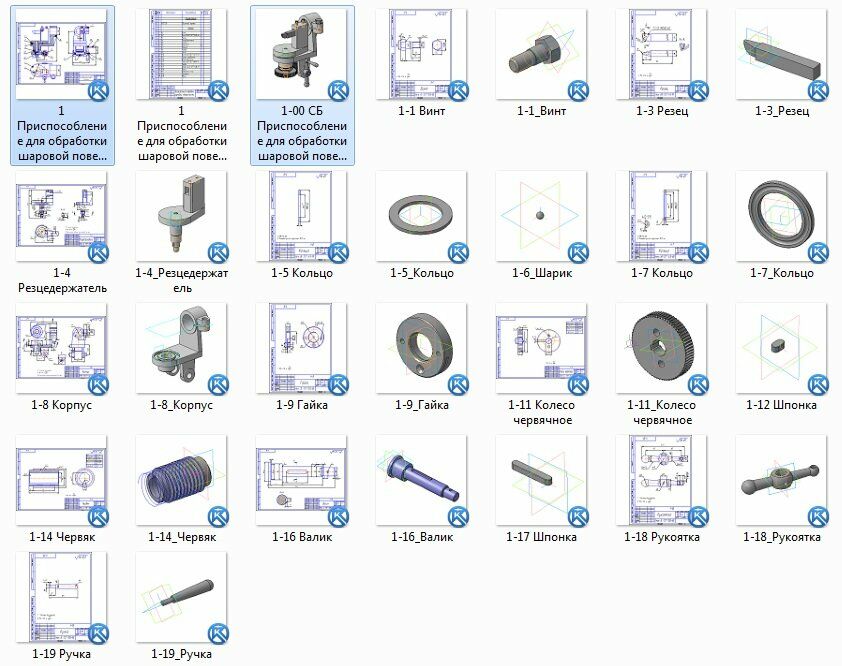

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
