Задача 17: Каток поддерживающий

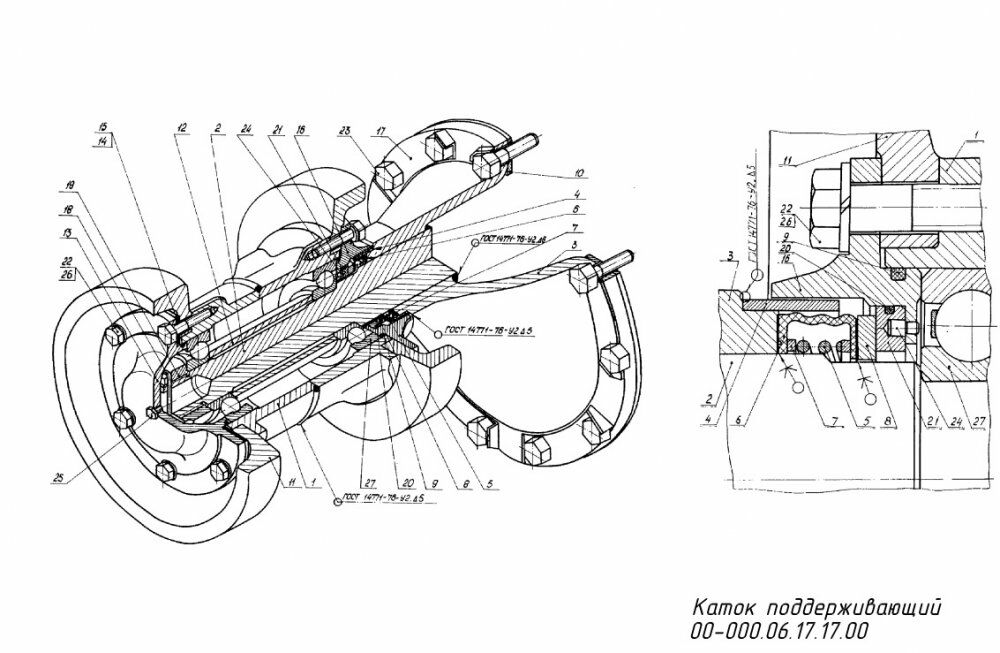

Каток поддерживающий 00-000.06.17.17.00 ЧЕРТЕЖ
Каток предназначен для предохранения гусеницы от сильного провисания и боковых раскачиваний при движении трактора.В кронштейн 3 с приваренной втулкой 4 вставляют на 100 мм ось 2 и обваривают угловым швом. На оси 2 монтируется уплотнительное устройство (дет. 5,6,7,8,20 и 21), крышка 16 с кольцом 9 и опорой 24. Манжета 6 крепится к кронштейну 3 и кольцу 8 клеем 88НП. Затем подшипники 27 и втулку 12 затягивают гайкой 19 со стопором 18.
На подшипники 27 надевают корпус 1 с катком 11. Креаление катка и крышки 16 к корпусу осуществляется болтами 22 с шайбами 26. К другому концу корпуса аналогично крепится второй каток и крышка 13 с пробкой 25, кольцом 20, прокладками 14,15,26.
Каток поддерживающий крепится к раме трактора болтами 24 и стопорными планками 17.

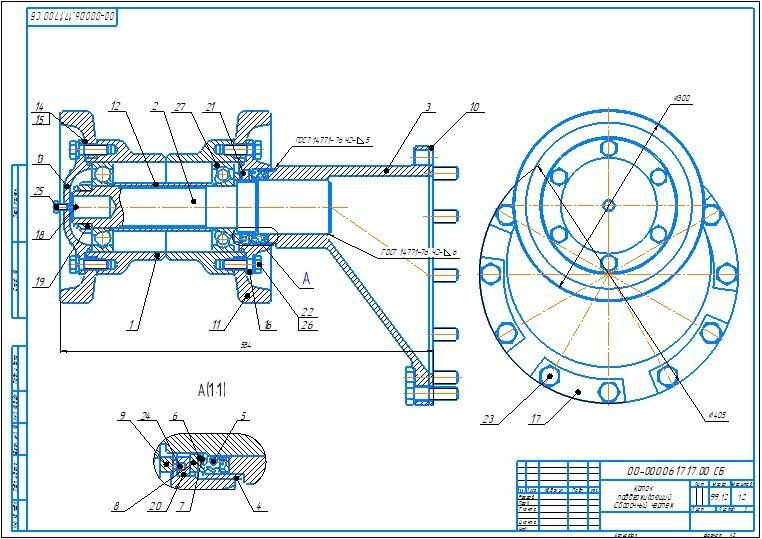

Каток поддерживающий 00-000.06.17.17.00 сб
Каток поддерживающий 00-000.06.17.17.00 спецификация
Каток поддерживающий 00-000.06.17.17.00 3д модель
Каток поддерживающий 00-000.06.17.17.00 чертежи
Корпус 00-000.06.17.17.01
Ось 00-000.06.17.17.02
Кронштейн 00-000.06.17.17.03
Втулка 00-000.06.17.17.04
Пружина 00-000.06.17.17.05
Манжета 00-000.06.17.17.06
Шайба 00-000.06.17.17.08
Каток 00-000.06.17.17.11
Втулка 00-000.06.17.17.12
Крышка 00-000.06.17.17.13
Крышка 00-000.06.17.17.16
Планка 00-000.06.17.17.17
Гайка 00-000.06.17.17.19
Кольцо 00-000.06.17.17.21
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
