Задача 16: Головка резьбонарезная

Головка резьбонарезная 00-000.06.16.16.00 ЧЕРТЕЖ
Головка резьбонарезная предназначена для нарезания внутренней резьбы раздвижными плашками.В корпусе 1 установлен сердечник 4, соединенный с крестовиной 8 винтами 19 и выключатель 2 с пружиной 16 и осью (штифтом) 23. Кольцо направляющее 6 надевается на корпус 1. Штифт 25 вставляется в отверстие ?6 кольца и пазы корпуса и сердечника. Со стороны крестовины на корпус надета втулка упорная 13 с установленными на ней подшипником (кольцо упорное 12, сепаратор 11, шарики 22), кольцом регулировочным 14 и втулкой регулировочной 10, скрепленной с кольцом направляющим 6 винтами 18. К корпусу 1 винтами 17 крепится крышка 9. Гайка регулировочная 7 вместе с кольцом резьбовым 3 и стопорным винтом 20 надевается на корпус. Штифт 24 вставляется в отверстие ф6 кольца 3, сердечника 4 и пазы корпуса 1. В отверстие ?25 корпуса вставляется втулка упорная 15, пружина 21, которая поджимается винтом 5, ввернутым в сердечник 4.
В нерабочем состоянии плашки в фигурных пазах крестовины сдвинуты к оси. В этот момент выключатель 2 отсоединен от гайки 7. В рабочее положение головка приводится перемещением кольца 6 вдоль корпуса в сторону крестовины. Вместе с ним перемещается сердечник 4 с крестовиной 8 и гайка 7 с кольцом 3, раздвигая плашки до нужного размера резьбы. Выключатель 2 входит в зацепление с гайкой 7, препятствуя перемещению сердечника относительно корпуса. На длину обрабатываемой резьбы головка настраивается кольцом 3 и гайкой 7 так, что в конце обработки втулка 13 упирается в торец обрабатываемой детали, смещает кольцо 6, которое утапливает выключатель 2 и освобождает гайку 7. Под действием пружины 21 сердечник 4 и крестовина 8 перемещаются относительно корпуса, сдвигая плашки к оси.
Все фаски для внутренней метрической резьбы выполнены по ГОСТ 10549-80 и на чертежах деталей не указаны.

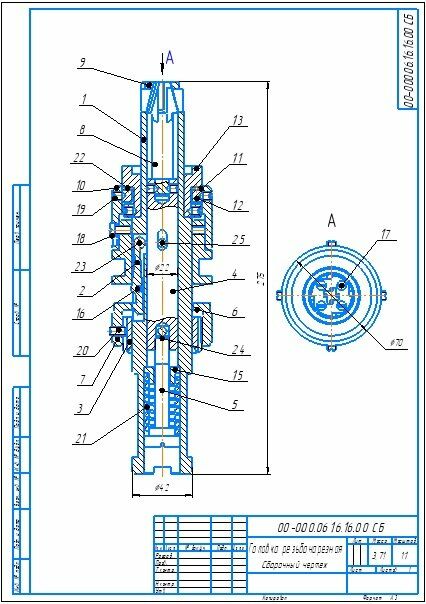

Головка резьбонарезная 00-000.06.16.16.00 сб
Головка резьбонарезная 00-000.06.16.16.00 спецификация
Головка резьбонарезная 00-000.06.16.16.00 3д модель
Головка резьбонарезная 00-000.06.16.16.00 чертежи
Корпус 00-000.06.16.16.01
Выключатель 00-000.06.16.16.02
Кольцо резьбовое 00-000.06.16.16.03
Сердечник 00-000.06.16.16.04
Винт 00-000.06.16.16.05
Кольцо направляющее 00-000.06.16.16.06
Гайка 00-000.06.16.16.07
Крестовина 00-000.06.16.16.08
Крышка 00-000.06.16.16.09
Втулка регулировочная 00-000.06.16.16.10
Сепаратор 00-000.06.16.16.11
Кольцо упорное 00-000.06.16.16.12
Втулка упорная 00-000.06.16.16.13
Кольцо регулировочное 00-000.06.16.16.14
Втулка 00-000.06.16.16.15
Пружина 00-000.06.16.16.16
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
