Задача 1: Кондуктор перекидной

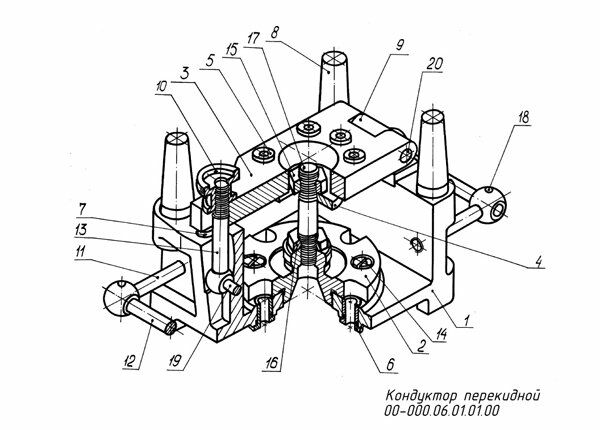

Кондуктор перекидной 00-000.06.01.01.00 ЧЕРТЕЖ
Перекидной кондуктор представляет собой приспособление для сверления отверстий через втулки 5 и 6 в двух противоположных фланцах детали, устанавливаемой на базу 2 и закрепленной быстросъемной шайбой 4 и гайкой 15.На корпусе 1 винтами 14 укреплена база 2, на фланец которой устанавливается и выступающей частью ф25 центрируется обрабатываемая деталь. Плита 3 при этом откинута. В базу 2 ввернута шпилька 17 застопоренная низкой гайкой 16. На другой конец шпильки наворачивается гайка 15. С помощью быстросъемной шайбы 4 и гайки 15 обрабатываемую деталь жестко закрепляют в кондукторе, надвинув на верхний торец детали шайбу 4. После установки и закрепления детали кондукторная плита 3 поворачивается вокруг штифта 20 до горизонтального положения. Запрессованные в плиту 3 опоры 7 должны при этом накладываться на такие же опоры в корпусе 1. Откидной болт 13 с гайкой 10, установленный на штифте 19, накладывается на плиту 3.
С помощью гайки 10 плита 3 закрепляется неподвижно.
Через запрессованные в плиту втулки 5 производят сверление пяти отверстий ?4 в верхнем фланце детали.
Для сверления через втулки 6 четырех отверстий ?5 в противоположном фланце детали необходимо, взяв кондуктор за ручки (11,12,18), перекантовать его вместе с деталью на 180° и поставить на пяты 8. Просверлив отверстия, кондуктор снова поворачивается на 180° в прежнее положение, открепляют и откидывают плиту 3, ослабляют гайку 15, снимают шайбу 4 и вынимают готовую деталь.

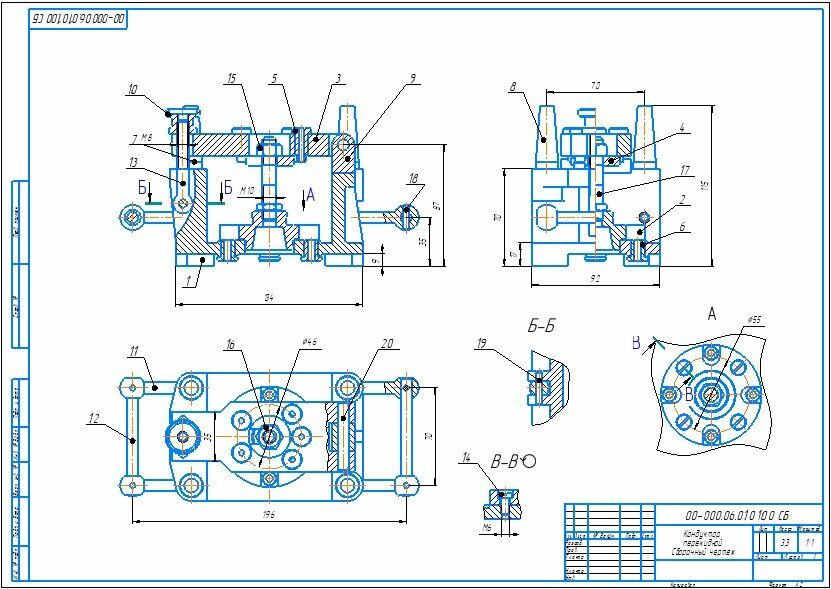

Кондуктор перекидной 00-000.06.01.01.00 сб
Кондуктор перекидной 00-000.06.01.01.00 спецификация
Кондуктор перекидной 00-000.06.01.01.00 3d модель
Кондуктор перекидной 00-000.06.01.01.00 разнос сборки
Кондуктор перекидной 00-000.06.01.01.00 ЧЕРТЕЖИ
Корпус 00-000.06.01.01.01
База 00-000.06.01.01.02
Плита 00-000.06.01.01.03
Шайба 00-000.06.01.01.04
Втулка 00-000.06.01.01.05
Втулка 00-000.06.01.01.06
Опора 00-000.06.01.01.07
Пята 00-000.06.01.01.08
Планка 00-000.06.01.01.09
Гайка 00-000.06.01.01.10
Рукоятка 00-000.06.01.01.11
Ось 00-000.06.01.01.12
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
