Задача МЧ: Зажим гидравлический вариант 4

Зажим гидравлический МЧ00.04.00.00 T-FLEX CAD
Гидравлический зажим одностороннего действия предназначен для закрепления обрабатываемой детали.Зажим устанавливают в поперечный паз стола станка при помощи нижнего выступа плиты поз. 3 и закрепляют четырьмя болтами поз. 12. Зажим устанавливают в одно из трех фиксируемых положений (верхний выступ в плите поз. 8 соответственно входит в одну из трех канавок в корпусе поз. 4) перпендикулярно станочным пазам, что обеспечивает его неподвижность при большом зажимном усилии.
В корпусе поз. 4 расположен зажим поз. 1, соединенный с винтом поз. 2 и поршнем поз. 11 гидроцилиндра. К резьбовому отверстию крышки поз. 7 присоединяют гибкий шланг системы. Под давлением масла поршень перемещается влево, действуя на зажим поз. 1, который закрепляет обрабатываемую, деталь. В исходное положение зажим возвращает пружина поз. 14. Уплотнительные кольца поз. 17,18, 19 обеспечивают герметичность гидроцилиндра.

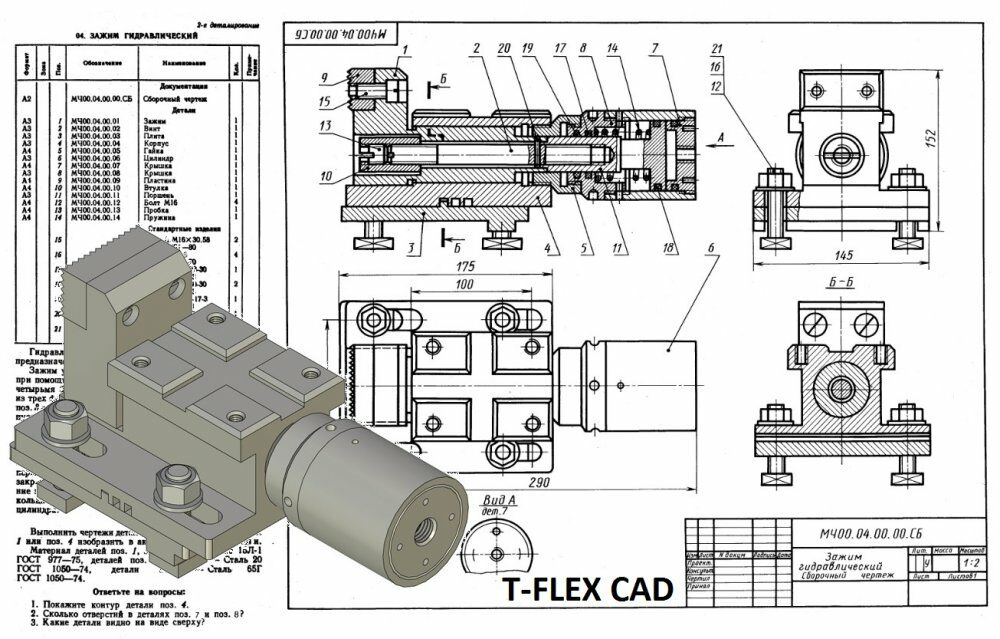

Зажим гидравлический МЧ00.04.00.00 сборочный чертеж T-FLEX CAD
Зажим гидравлический МЧ00.04.00.00 спецификация T-FLEX CAD
Зажим МЧ00.04.00.01 T-FLEX CAD
Винт МЧ00.04.00.02 T-FLEX CAD
Плита МЧ00.04.00.03 T-FLEX CAD
Корпус МЧ00.04.00.04 T-FLEX CAD
Гайка МЧ00.04.00.05 T-FLEX CAD
Цилиндр МЧ00.04.00.06 T-FLEX CAD
Крышка МЧ00.04.00.07 T-FLEX CAD
Крышка МЧ00.04.00.08 T-FLEX CAD
Поршень МЧ00.04.00.11 T-FLEX CAD
Болт М16 МЧ00.04.00.12 T-FLEX CAD

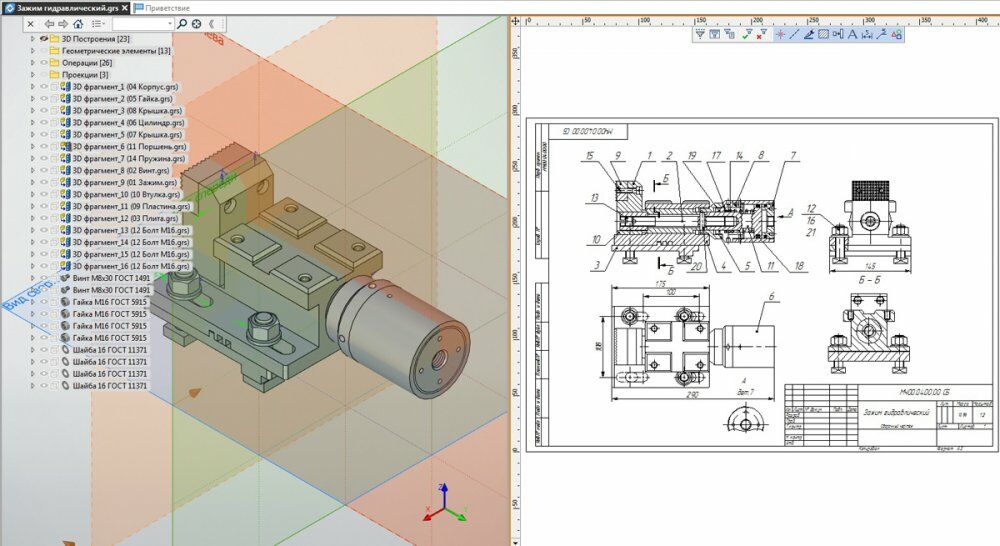

Все чертежи и 3D модели (часть показана на скриншотах) выполнены в T-FLEX CAD 16 Учебная Версия.Также открывать и просматривать чертежи и 3D-модели, выполненные в T-FLEX CAD возможно в T-FLEX Viewer.
