Задача 57: Насос ручной
Новинка
Описание
Насос ручной 57.000 ЧЕРТЕЖ
![]()
Ручной насос предназначен для перекачивания жидкости из одной емкости в другую. Основными деталями его являются корпус 10, плунжер 14, рычаг 16, впускной и выпускной клапаны. При работе насос крепится к подставке двумя болтами. При перемещении рычага 16 вверх плунжер перемещается вверх. Под плунжером создается разреженное пространство, куда через впускной клапан поступает жидкость. При движении рычага вниз впускной клапан закрывается и жидкость под давлением через выпускной клапан подается к выпускному отверстию с конической резьбой.
Насос ручной 57.000 сб
Насос ручной 57.000 спецификация
Насос ручной 57.000 3d модель
Насос ручной 57.000 чертежи
Рукоятка 57.001
Винт 57.002
Прокладка 57.003
Пробка 57.004
Манжета 57.005
Пробка 57.006
Прокладка 57.007
Клапан 57.008
Пружина 57.009
Корпус 57.010
Сальник 57.011
Кольцо 57.012
Гайка сальника 57.013
Плунжер 57.014
Серьга 57.015
Рычаг 57.016
Палец 57.017
Шайба разрезная 57.018
![]()

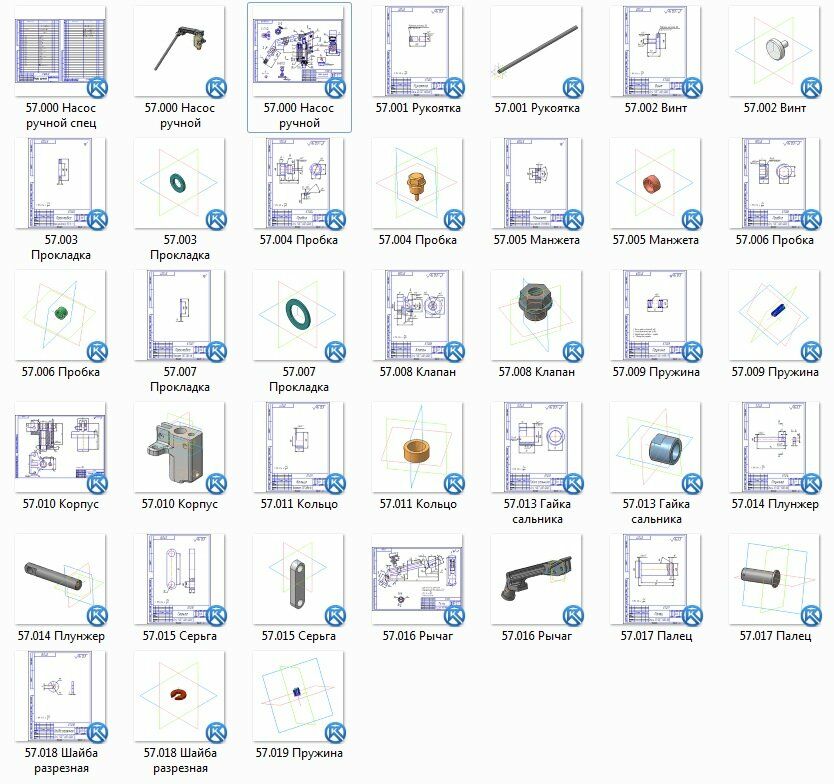

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Ручной насос предназначен для перекачивания жидкости из одной емкости в другую. Основными деталями его являются корпус 10, плунжер 14, рычаг 16, впускной и выпускной клапаны. При работе насос крепится к подставке двумя болтами. При перемещении рычага 16 вверх плунжер перемещается вверх. Под плунжером создается разреженное пространство, куда через впускной клапан поступает жидкость. При движении рычага вниз впускной клапан закрывается и жидкость под давлением через выпускной клапан подается к выпускному отверстию с конической резьбой. Насос ручной 57.000 сб
Насос ручной 57.000 спецификация
Насос ручной 57.000 3d модель
Насос ручной 57.000 чертежи
Рукоятка 57.001
Винт 57.002
Прокладка 57.003
Пробка 57.004
Манжета 57.005
Пробка 57.006
Прокладка 57.007
Клапан 57.008
Пружина 57.009
Корпус 57.010
Сальник 57.011
Кольцо 57.012
Гайка сальника 57.013
Плунжер 57.014
Серьга 57.015
Рычаг 57.016
Палец 57.017
Шайба разрезная 57.018
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
