Задача 53: Насос шестеренный
Новинка
Описание
Насос шестеренный 53.000 ЧЕРТЕЖ
![]()
Шестеренный насос применяется для подачи жидкости. В корпусе 2 размещены зубчатые колеса 9 и 10. Крышки 1, 4 плотно присоединяются к корпусу и служат опорами для валов. Конец ведущего вала уплотняется сальниковым устройством (втулками 5, 7 и накидной гайкой 6). При работе насоса в момент выхода зубьев колес из зацепления создается разрежение (зона А). Под действием разрежения жидкость поступает в корпус насоса и во впадинах между зубьями переносится в зону Б, где вытесняется зубьями, входящими в зацепление, в результате чего давление повышается и жидкость подается в трубопровод.

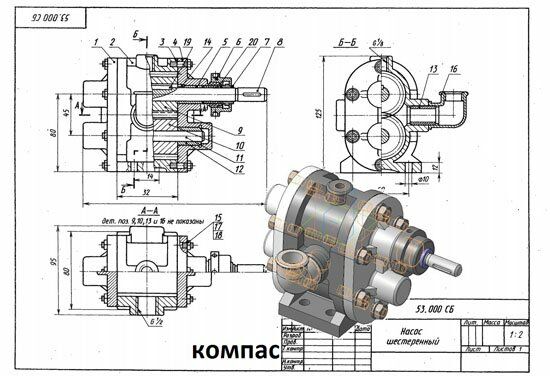

Насос шестеренный 53.000 сборочный чертеж
Насос шестеренный 53.000 спецификация
Насос шестеренный 53.000 3d модель
Корпус 53.001
Крышка 53.002
Прокладка 53.003
Крышка 53.004
Втулка 53.005
Гайка накидная 53.006
Втулка уплотнительная 53.007
Вал 53.008
Зубчатое колесо 53.009
Зубчатое колесо 53.010
Вал 53.011
Втулка 53.012
Втулка переходная 53.013
![]()

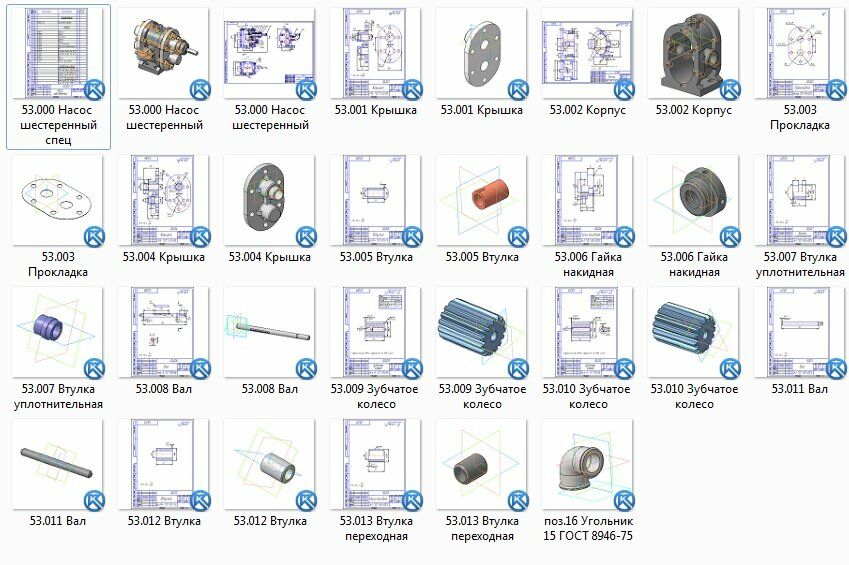

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Шестеренный насос применяется для подачи жидкости. В корпусе 2 размещены зубчатые колеса 9 и 10. Крышки 1, 4 плотно присоединяются к корпусу и служат опорами для валов. Конец ведущего вала уплотняется сальниковым устройством (втулками 5, 7 и накидной гайкой 6). При работе насоса в момент выхода зубьев колес из зацепления создается разрежение (зона А). Под действием разрежения жидкость поступает в корпус насоса и во впадинах между зубьями переносится в зону Б, где вытесняется зубьями, входящими в зацепление, в результате чего давление повышается и жидкость подается в трубопровод. Насос шестеренный 53.000 сборочный чертеж
Насос шестеренный 53.000 спецификация
Насос шестеренный 53.000 3d модель
Корпус 53.001
Крышка 53.002
Прокладка 53.003
Крышка 53.004
Втулка 53.005
Гайка накидная 53.006
Втулка уплотнительная 53.007
Вал 53.008
Зубчатое колесо 53.009
Зубчатое колесо 53.010
Вал 53.011
Втулка 53.012
Втулка переходная 53.013
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
