Задача 47: Гидроцилиндр главный тормозной

Гидроцилиндр главный тормозной 47.000 ЧЕРТЕЖ
Главный тормозной гидроцилиндр служит для подачи тормозной жидкости в рабочие цилиндры колес и создания давления в гидросистеме. Картер 3 объединяет цилиндр и резервуар для тормозной жидкости. Гидросистема заполняется тормозной жидкостью через отверстие в крышке картера, которое закрывается пробкой 2. Последняя имеет отверстие для сообщения с атмосферой, а также отражатель и сетку для предотвращения расплескивания жидкости при движении автомобиля. При нажатии на педаль тормоза шток 12, соединенный с педалью, передает движение поршню 8. Поршень, перемещаясь, перекрывает перепускное отверстие и создает давление на жидкость, вытесняет ее через нагнетательный клапан 1 и подает по трубопроводам в тормозные цилиндры колес. При отпускании педали давление в тормозной системе уменьшается. Жидкость под действием стяжных пружин тормозных колодок отжимает гидроклапан и возвращается в главный тормозной цилиндр. Поршень под действием пружины 4 возвращается в исходное положение; при этом тормозная жидкость не успевает заполнить рабочее пространство. Под поршнем тормозного цилиндра создается пониженное давление. Жидкость, находящаяся за поршнем, проходит через отверстия в поршне, открывает лепестки звездочки 7 и, обтекая уплотнительную манжету 6, обеспечивает быстрое заполнение рабочего пространства цилиндра, что устраняет подсос воздуха в гидросистему тормозного управления.

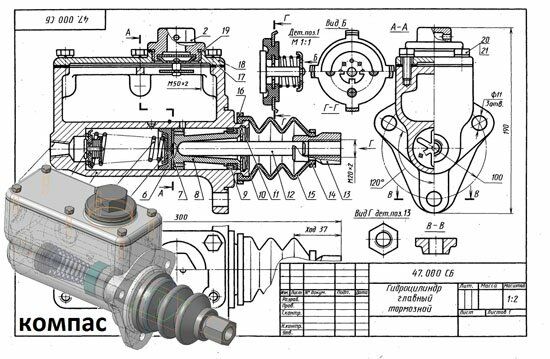

Гидроцилиндр главный тормозной 47.000 Сборочный чертеж
Гидроцилиндр главный тормозной 47.000 спецификация
Гидроцилиндр главный тормозной 47.000 3d модель
Гидроцилиндр главный тормозной 47.000 чертежи
Клапан 47.100
Пробка 47.200
Картер 47.003
Пружина 47.004
Держатель пружины 47.005
Манжета 47.006
Звездочка 47.007
Поршень 47.008
Манжета 47.009
Кольцо стопорное 47.010
Шайба упорная 47.011
Шток 47.012
Головка штока 47.013
Кольцо 47.014
Кожух 47.015
Кольцо 47.016
Прокладка крышки 47.017
Крышка 47.018
Прокладка пробки 47.019

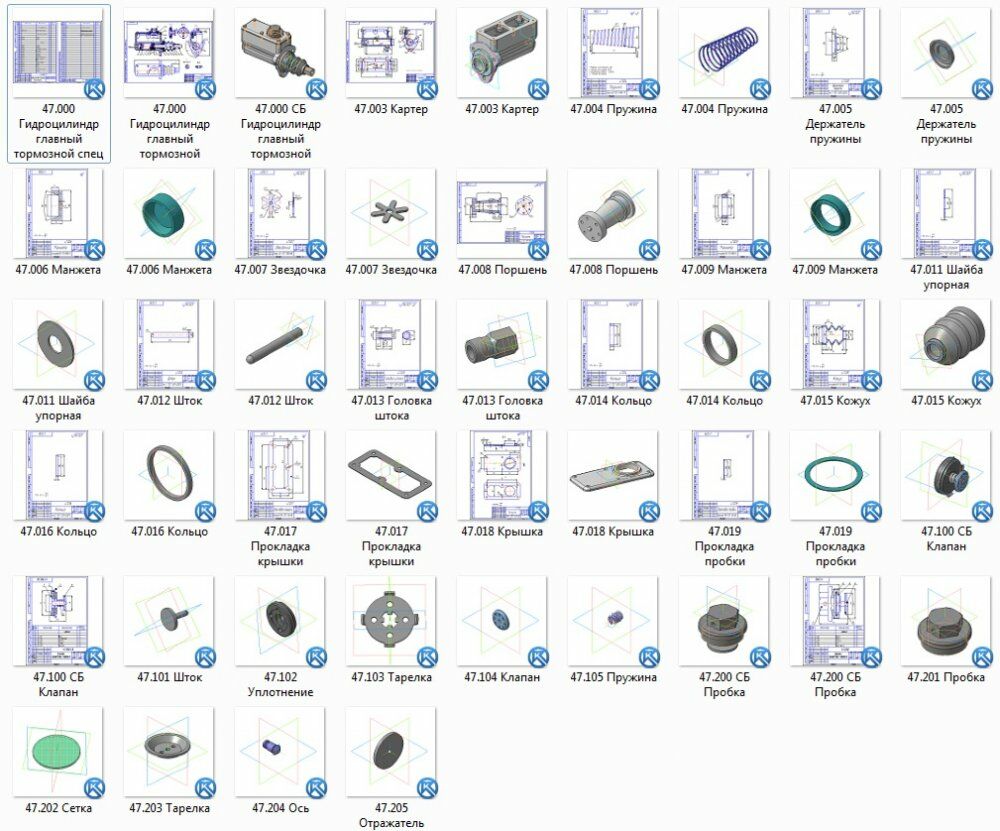

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
