Задача 46: Гидроцилиндр главный тормозной

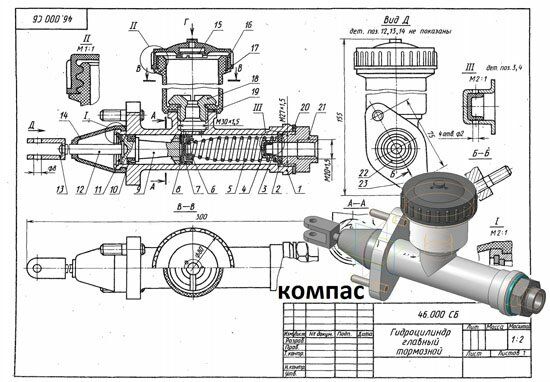

Гидроцилиндр главный тормозной 46.000 ЧЕРТЕЖ
Главный тормозной цилиндр предназначен для подачи тормозной жидкости в систему тормозного управления. При нажатии на педаль тормоза толкатель 12, соединенный с педалью, передает движение поршню 9 главного тормозного цилиндра. Перемещаясь, поршень перекрывает перепускное отверстие и создает давление на жидкость, вытесняя ее через перепускной клапан 4. Жидкость подается по трубопроводам в тормозные цилиндры колес. При отпускании педали давление в тормозной системе уменьшается. Жидкость под действием пружин тормозных колодок отжимает гидроклапан и возвращается в главный тормозной цилиндр. Поршень под действием пружины 5 возвращается в исходное положение. Тормозная жидкость не успевает сразу заполнить рабочее пространство, и под поршнем тормозного цилиндра создается пониженное давление, поэтому жидкость, находящаяся за поршнем, проходит через отверстие в поршне, открывает кольцевой клапан 8, отгибает уплотнительную манжету 7, чем обеспечивает быстрое заполнение рабочего пространства цилиндра и устранение возможности поступления воздуха под поршень. Пружина 5 действует на обратный клапан так, чтобы давление в трубопроводе при отсутствии торможения несколько превышало атмосферное; этим устраняется возможность подсоса воздуха в тормозную систему через зазоры в соединениях штуцеров и манжетах колесных цилиндров.
Гидроцилиндр главный тормозной 46.000 сборочный чертеж
Гидроцилиндр главный тормозной 46.000 спецификация
Гидроцилиндр главный тормозной 46.000 3d модель
Гидроцилиндр главный тормозной 46.000 чертежи
Цилиндр 46.001
Кольцо уплотнительное 46.002
Обойма клапана 46.003
Клапан 46.004
Пружина 46.005
Держатель пружины 46.006
Манжета уплотнительная 46.007
Клапан кольцевой 46.008
Поршень 46.009
Манжета уплотнительная 46.010
Шайба упорная 46.011
Толкатель поршня 46.012
Вилка толкателя 46.013
Чехол пылезащитный 46.014
Отражатель 46.015
Крышка бачка 46.016
Бачок 46.017
Штуцер бачка 46.018
Прокладка бочка 46.019
Прокладка 46.020
Штуцер 46.021

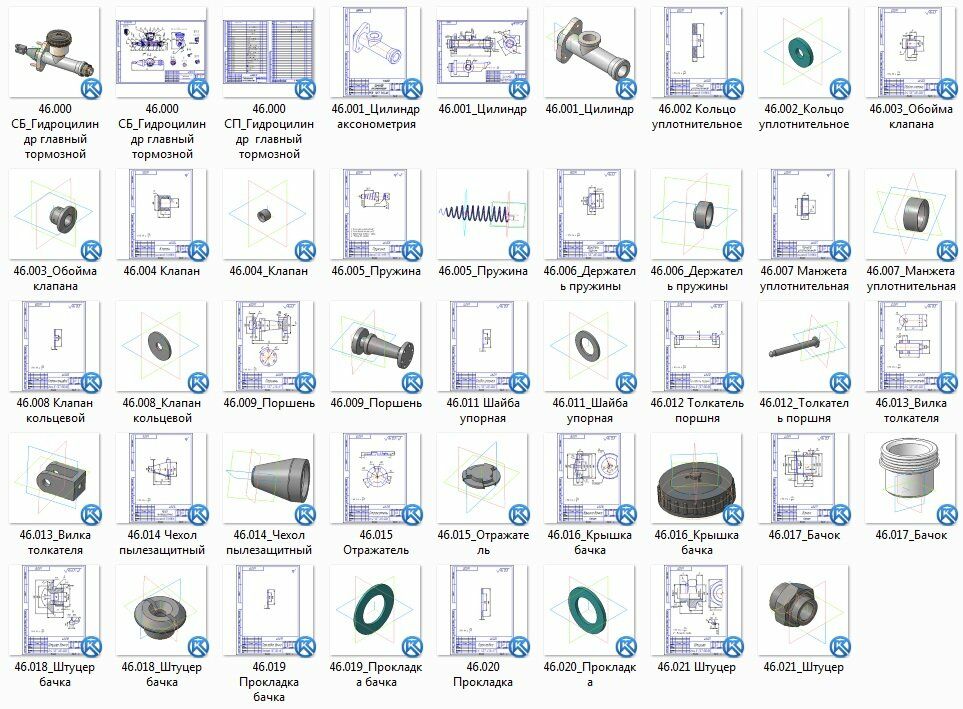

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
