Задача 37: Насос шестеренный
Описание
Насос шестеренный 37.000 ЧЕРТЕЖ
![]()
Шестеренный насос автомобиля ГАЗ-69 служит для подачи смазочного материала под давлением к трущимся частям двигателя. Насос крепится фланцем с правой стороны двигателя (между вторым и третьим цилиндрами) и приводится в действие от распределительного валика косозубым зубчатым колесом 1. Приводное зубчатое колесо посажено на вал 2 и закреплено штифтом. Свободная часть отверстия удлиненной ступицы зубчатого колеса и канавка на торце вала предусмотрены для соединения с соответствующим хвостовиком вала распределительной системы зажигания. В корпусе 4 насоса размещены рабочие зубчатые колеса. Ведущее зубчатое колесо 6 закреплено на валу 2, а ведомое 7 свободно вращается на оси 5, запрессованной в корпусе.Рабочие зубчатые колеса вращаются, как показано на схеме. При этом зубья колес, выходя из зацепления, создают пониженное давление в зоне всасывания, под действием которого смазочный материал из поддона картера (через маслоприемник) по трубопроводу поступает в зону всасывания и между зубьями колес переносится (по периферии) в зону нагнетания, где вытесняется зубьями, входящими в зацепление; создастся повышенное давление, под действием которого смазочный материал подастся в фильтр грубой очистки. Из фильтра он поступает в смазочную магистраль. В крышке насоса размещен предохранительный клапан. При повышении давления смазочного материала клапан открывается и избыток смазочного материала из зоны нагнетания поступает в зону всасывания.

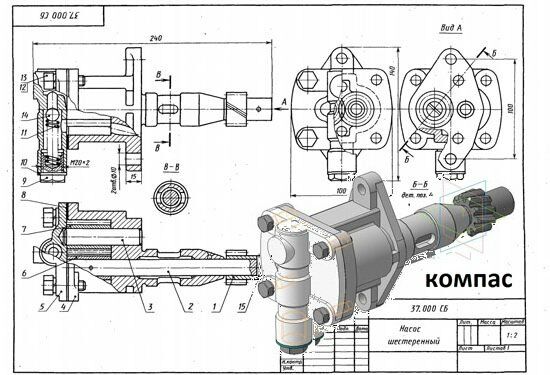

Насос шестеренный 37.000 сборочный чертеж
Насос шестеренный 37.000 спецификация
Насос шестеренный 37.000 3d модель
Насос шестеренный 37.000 чертежи
Колесо зубчатое 37.001
Вал 37.002
Ось 37.003
Корпус 37.004
Крышка 37.005
Колесо зубчатое 37.006
Колесо зубчатое 37.007
Прокладка 37.008
Пробка 37.009
Прокладка 37.010
Пружина 37.011
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
