Задача 6: Шарнир шаровой
Описание
Шарнир шаровой 06.000 ЧЕРТЕЖ
![]()
Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник 5 рулевой тяги, в который вмонтированы сухари 3 и 4, пружина 2, нажимная крышка 1, шаровой палец 6 и пресс-масленка 7. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом 8. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении.
Шарнир шаровой 06.000 сборочный чертеж
Шарнир шаровой 06.000 спецификация
Шарнир шаровой 06.000 3d модель
Шарнир шаровой 06.000 чертежи
Крышка нажимная 06.001
Пружина 06.002
Сухарь 06.003
Сухарь 06.004
Наконечник тяги 06.005
Палец шаровой 06.006
![]()

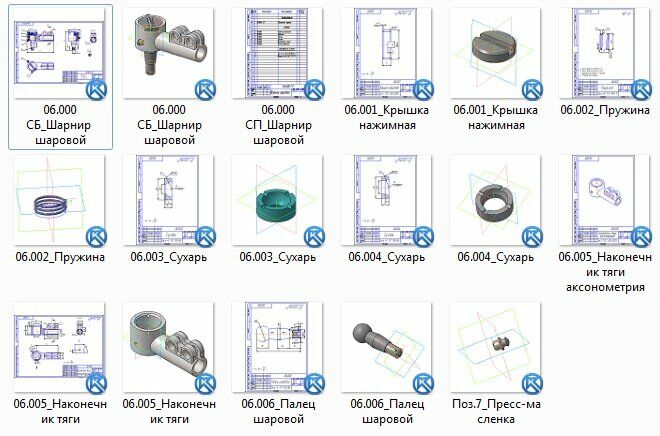

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник 5 рулевой тяги, в который вмонтированы сухари 3 и 4, пружина 2, нажимная крышка 1, шаровой палец 6 и пресс-масленка 7. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом 8. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении. Шарнир шаровой 06.000 сборочный чертеж
Шарнир шаровой 06.000 спецификация
Шарнир шаровой 06.000 3d модель
Шарнир шаровой 06.000 чертежи
Крышка нажимная 06.001
Пружина 06.002
Сухарь 06.003
Сухарь 06.004
Наконечник тяги 06.005
Палец шаровой 06.006
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Программы
Теги
Просмотров
6
Качество
Идеальное компьютерное
Размер
760,99 Kb
Список файлов
06
06.000 СБ_Шарнир шаровой.cdw
06.000 СБ_Шарнир шаровой.a3d
06.000 СП_Шарнир шаровой.cdw
06.001_Крышка нажимная.cdw
06.001_Крышка нажимная.m3d
06.002_Пружина.cdw
06.002_Пружина.m3d
06.003_Сухарь.cdw
06.003_Сухарь.m3d
06.004_Сухарь.cdw
06.004_Сухарь.m3d
06.005_Наконечник тяги аксонометрия.cdw
06.005_Наконечник тяги.cdw
06.005_Наконечник тяги.m3d
06.006_Палец шаровой.cdw
06.006_Палец шаровой.m3d
Поз.7_Пресс-масленка.m3d
