Задача МЧ: Выключатель подачи топлива вариант 2

Выключатель подачи топлива МЧ00.02.00.00 t-flex
Выключатель служит для проверки подачи топлива в цилиндры дизиля. Это приспособление устанавливают между секцией топливного насоса и форсункой.Для включения подачи топлива вращают маховичок поз. 13. Игла поз.4, действуя на клапан поз.5, сжимает пружину поз.12, при этом топливо проходит через отверстия деталей поз.6,3,2 и через нижнее резьбовое отверстие корпуса поз.1 выходит наружу и собирается в мерный стакан (на чертеже не показан). Расход топлива, подаваемого поочередно в цилиндры дизеля, измеряют с помощью специальных устройств.

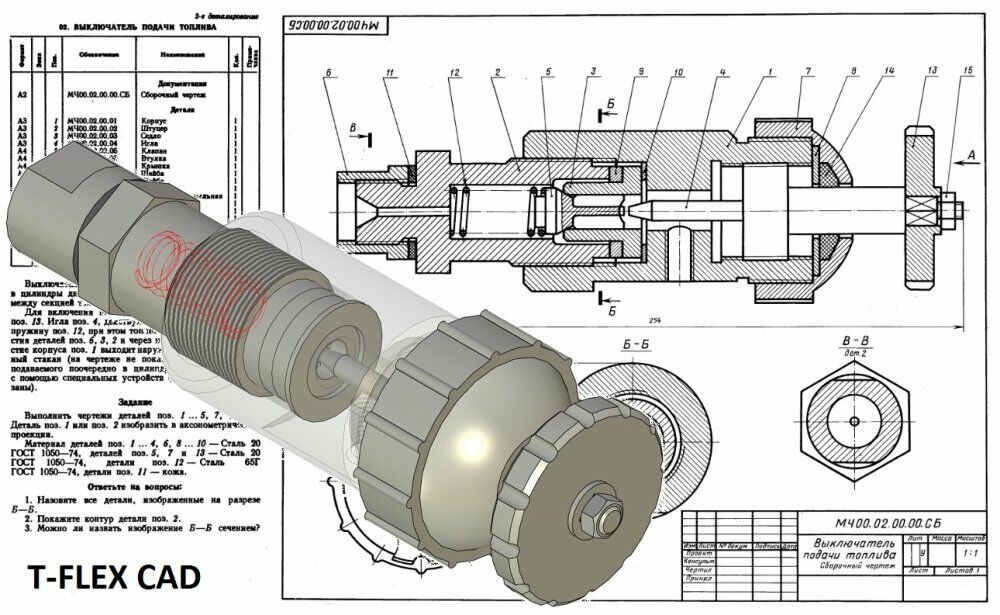

Выключатель подачи топлива МЧ00.02.00.00 T-FLEX CAD
Выключатель подачи топлива МЧ00.02.00.00 спецификация T-FLEX CAD
Корпус МЧ00.02.00.01 T-FLEX CAD
Штуцер МЧ00.02.00.02 T-FLEX CAD
Седло МЧ00.02.00.03 T-FLEX CAD
Игла МЧ00.02.00.04 T-FLEX CAD
Клапан МЧ00.02.00.05 T-FLEX CAD
Втулка МЧ00.02.00.06 T-FLEX CAD
Крышка МЧ00.02.00.07 T-FLEX CAD
Пружина МЧ00.02.00.12 T-FLEX CAD
Маховичок МЧ00.02.00.13 T-FLEX CAD

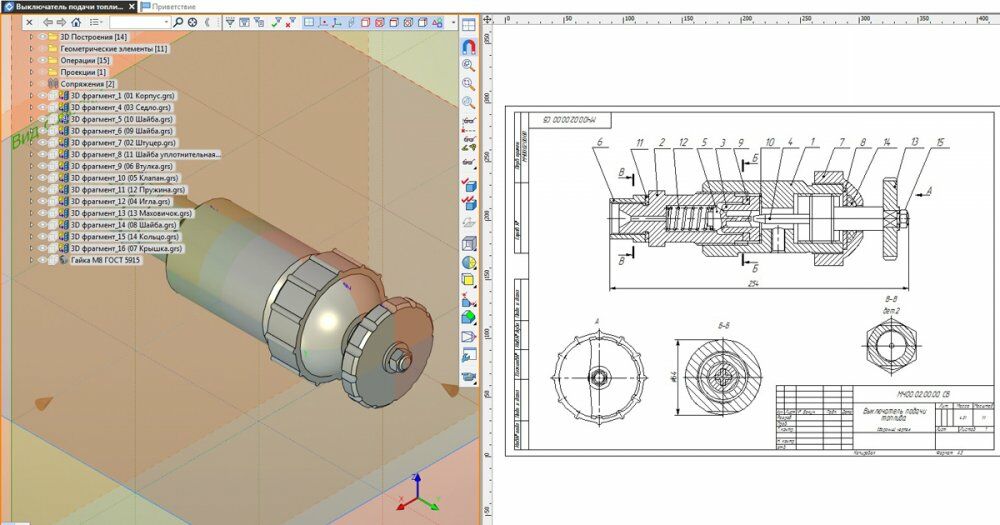

Все чертежи и 3D модели (часть показана на скриншотах) выполнены в T-FLEX CAD 16 Учебная Версия.Также открывать и просматривать чертежи и 3D-модели, выполненные в T-FLEX CAD возможно в T-FLEX Viewer.
