Задача 1: Насос
Новинка
Описание
Насос 01.000 ЧЕРТЕЖ
![]()
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях он применяется для предварительного подкачивания горючего. В корпусе 6 запрессована бронзовая втулка 5, обеспечивающая трение скольжения. Соосно с ротором 7 в корпусе монтируется гильза 4, положение которой фиксируется штифтом 10. В паз ротора входят пластины 2. Последние при работе плотно прижимаются пружиной 3 к стенкам отверстия гильзы. Внутреннее отверстие гильзы имеет эксцентриситет по отношению к ее внешнему цилиндру и к оси ротора. Из зоны всасывания в зону нагнетания жидкость подается пластинами, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и гильзой.

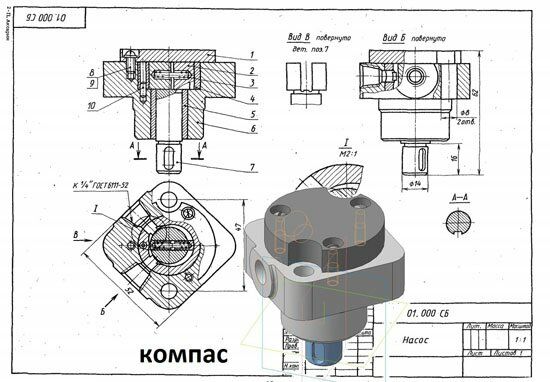

Насос 01.000 сборочный чертеж
Насос 01.000 спецификация
Насос 01.000 3d модель
Насос 01.000 чертежи
Крышка 01.001
Пластина 01.002
Пружина 01.003
Гильза 01.004
Втулка 01.005
Корпус 01.006
Ротор 01.007
![]()

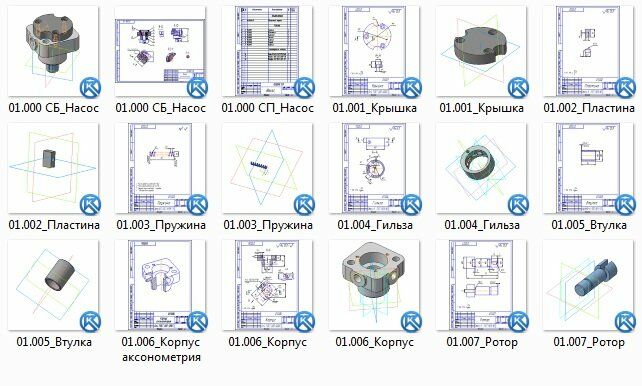

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях он применяется для предварительного подкачивания горючего. В корпусе 6 запрессована бронзовая втулка 5, обеспечивающая трение скольжения. Соосно с ротором 7 в корпусе монтируется гильза 4, положение которой фиксируется штифтом 10. В паз ротора входят пластины 2. Последние при работе плотно прижимаются пружиной 3 к стенкам отверстия гильзы. Внутреннее отверстие гильзы имеет эксцентриситет по отношению к ее внешнему цилиндру и к оси ротора. Из зоны всасывания в зону нагнетания жидкость подается пластинами, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и гильзой. Насос 01.000 сборочный чертеж
Насос 01.000 спецификация
Насос 01.000 3d модель
Насос 01.000 чертежи
Крышка 01.001
Пластина 01.002
Пружина 01.003
Гильза 01.004
Втулка 01.005
Корпус 01.006
Ротор 01.007
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Теги
Просмотров
0
Размер
589,68 Kb
Список файлов
01
01.000 СБ_Насос.a3d
01.000 СБ_Насос.cdw
01.000 СП_Насос.cdw
01.001_Крышка.cdw
01.001_Крышка.m3d
01.002_Пластина.cdw
01.002_Пластина.m3d
01.003_Пружина.cdw
01.003_Пружина.m3d
01.004_Гильза.cdw
01.004_Гильза.m3d
01.005_Втулка.cdw
01.005_Втулка.m3d
01.006_Корпус аксонометрия.cdw
01.006_Корпус.cdw
01.006_Корпус.m3d
01.007_Ротор.cdw
01.007_Ротор.m3d
