Задача МЧ: Тяга вариант 81
Новинка
Описание
Тяга МЧ00.81.00.00 ЧЕРТЕЖ
![]()
Тяга является промежуточным звеном механизмов различных машин.Тяга состоит из стержня поз. 1 и крышки поз. 2, внутри которых установлены вкладыши поз. 3, 4 и втулка поз. 5. Для уменьшения износа поверхностей вкладышей через отверстие в крышке поз. 2 и вкладыше поз. 3 подводится смазка.
Тяга МЧ00.81.00.00 сборочный чертеж
Тяга МЧ00.81.00.00 спецификация
Тяга МЧ00.81.00.00 3д модель
Тяга МЧ00.81.00.00 чертежи
Стержень МЧ00.81.00.01
Крышка МЧ00.81.00.02
Полувкладыш левый МЧ00.81.00.03
Полувкладыш правый МЧ00.81.00.04
Втулка МЧ00.81.00.05
![]()

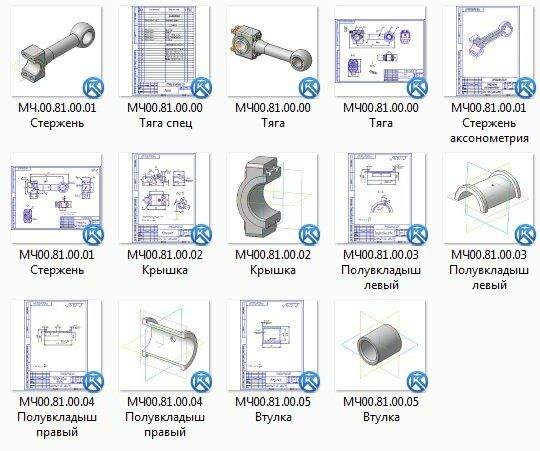

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Тяга является промежуточным звеном механизмов различных машин.Тяга состоит из стержня поз. 1 и крышки поз. 2, внутри которых установлены вкладыши поз. 3, 4 и втулка поз. 5. Для уменьшения износа поверхностей вкладышей через отверстие в крышке поз. 2 и вкладыше поз. 3 подводится смазка. Тяга МЧ00.81.00.00 сборочный чертеж
Тяга МЧ00.81.00.00 спецификация
Тяга МЧ00.81.00.00 3д модель
Тяга МЧ00.81.00.00 чертежи
Стержень МЧ00.81.00.01
Крышка МЧ00.81.00.02
Полувкладыш левый МЧ00.81.00.03
Полувкладыш правый МЧ00.81.00.04
Втулка МЧ00.81.00.05
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
