Задача МЧ: Клапан предохранительный вариант 76

Клапан предохранительный МЧ00.76.00.00 ЧЕРТЕЖ
Предохранительный клапан применяется для регулирования давления жидких или газообразных сред.Клапан поз. 5 прижат к седлу поз. 3 штоком поз. 12 со сферической опорной поверхностью. Седло установлено на резьбе в корпус поз. 1 и стопорится винтом поз. 16. Клапан расположен в регулировочной втулке поз. 14, которая ввертывается в обойму лоз. 5. й стопорится винтом поз. 15. Втулка поз. 14 может занимать различное положение относительно седла, увеличивая или уменьшая проходное сечение трубопровода. Открытие клапана зависит от степени предварительного сжатия пружины поз. 7. Сжатие пружины регулируется винтом поз. 9. После регулировки винт поз. 9 фиксируют гайкой поз. 17 и закрывают колпаком поз. 13.

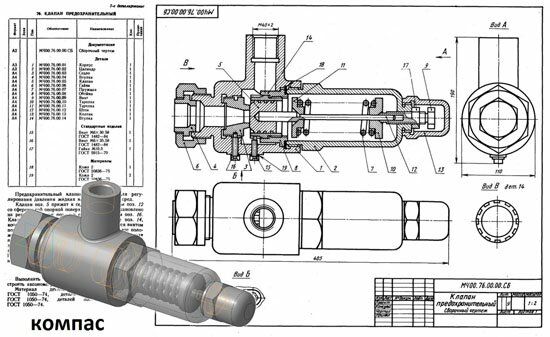

Клапан предохранительный МЧ00.76.00.00 сборочный чертеж
Клапан предохранительный МЧ00.76.00.00 спецификация
Клапан предохранительный МЧ00.76.00.00 3д модель
Клапан предохранительный МЧ00.76.00.00 чертежи
Корпус МЧ00.76.00.01
Цилиндр МЧ00.76.00.02
Седло МЧ00.76.00.03
Втулка МЧ00.76.00.04
Клапан МЧ00.76.00.05
Гайка МЧ00.76.00.06
Пружина МЧ00.76.00.07
Обойма МЧ00.76.00.08
Винт МЧ00.76.00.09
Тарелка МЧ00.76.00.10
Тарелка МЧ00.76.00.11
Шток МЧ00.76.00.12
Колпак МЧ00.76.00.13
Втулка МЧ00.76.00.14

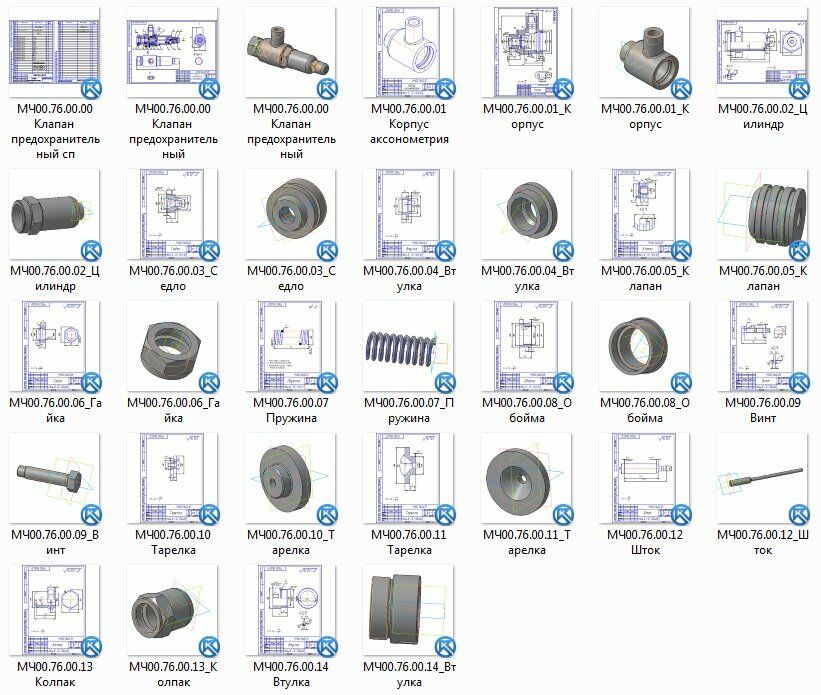

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
