Тяга МЧ00.75.00.00 ЧЕРТЕЖ
![]()
Тяга применяется как промежуточное звено механизмов.Тяга имеет корпус поз. 1 с двумя сменными стальными втулками (вкладышами) поз. 4, которые фиксируются винтами поз. 8. Корпус и вилка поз. 2 соединены винтовой стяжкой поз. 5, имеющей на концах правую и левую резьбы. Длину тяги можно регулировать, для чего проворачивают ключом среднюю часть стяжки.

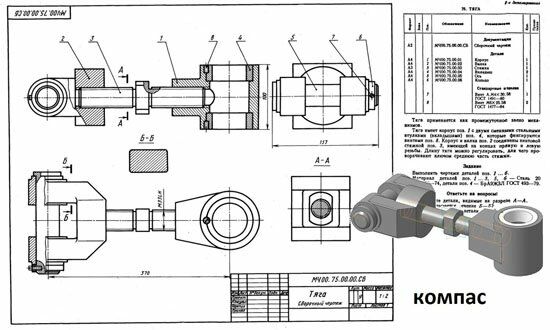

Тяга МЧ00.75.00.00 сборочный чертеж
Тяга МЧ00.75.00.00 спецификация
Тяга МЧ00.75.00.00 3д модель
Тяга МЧ00.75.00.00 чертежи
Корпус МЧ00.75.00.01
Вилка МЧ00.75.00.02
Стяжка МЧ00.75.00.03
Вкладыш МЧ00.75.00.04
Ось МЧ00.75.00.05
Кольцо МЧ00.75.00.06
![]()

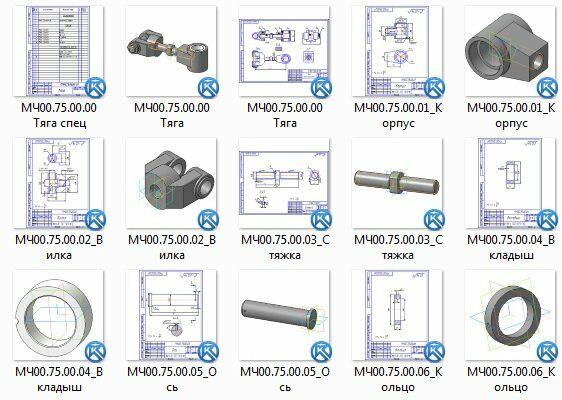

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Тяга применяется как промежуточное звено механизмов.Тяга имеет корпус поз. 1 с двумя сменными стальными втулками (вкладышами) поз. 4, которые фиксируются винтами поз. 8. Корпус и вилка поз. 2 соединены винтовой стяжкой поз. 5, имеющей на концах правую и левую резьбы. Длину тяги можно регулировать, для чего проворачивают ключом среднюю часть стяжки. Тяга МЧ00.75.00.00 сборочный чертеж
Тяга МЧ00.75.00.00 спецификация
Тяга МЧ00.75.00.00 3д модель
Тяга МЧ00.75.00.00 чертежи
Корпус МЧ00.75.00.01
Вилка МЧ00.75.00.02
Стяжка МЧ00.75.00.03
Вкладыш МЧ00.75.00.04
Ось МЧ00.75.00.05
Кольцо МЧ00.75.00.06
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
