Задача МЧ: Клапан обратный вариант 73
Новинка
Описание
Клапан обратный МЧ00.73.00.00 ЧЕРТЕЖ
![]()
Обратный клапан устанавливают на трубах, соединяющих резервуар с прибором.Жидкость, поступающая под давлением из нагнетательного прибора через правое отверстие в полость корпуса поз. 1, перемещает клапан поз. 3 и сжимает пружину поз. 5. При падении давления жидкости под действием пружины клапан закрывает отверстие корпуса, преграждая тем самым обратный выход жидкости. Верхнее отверстие корпуса предназначено для продувки трубопровода.

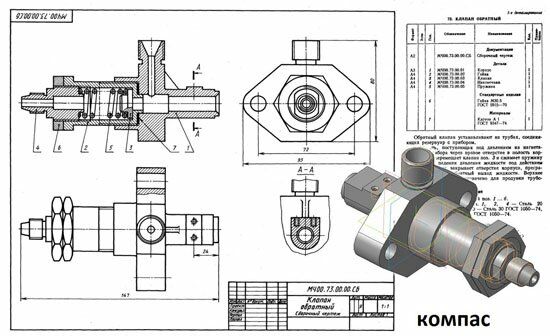

Клапан обратный МЧ00.73.00.00 сборочный чертеж
Клапан обратный МЧ00.73.00.00 спецификация
Клапан обратный МЧ00.73.00.00 3д модель
Клапан обратный МЧ00.73.00.00 чертежи
Корпус МЧ00.73.00.01
Гайка МЧ00.73.00.02
Клапан МЧ00.73.00.03
Наконечник МЧ00.73.00.04
Пружина МЧ00.73.00.05
Поз.6_Гайка М27 ГОСТ 5915-70
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Обратный клапан устанавливают на трубах, соединяющих резервуар с прибором.Жидкость, поступающая под давлением из нагнетательного прибора через правое отверстие в полость корпуса поз. 1, перемещает клапан поз. 3 и сжимает пружину поз. 5. При падении давления жидкости под действием пружины клапан закрывает отверстие корпуса, преграждая тем самым обратный выход жидкости. Верхнее отверстие корпуса предназначено для продувки трубопровода. Клапан обратный МЧ00.73.00.00 сборочный чертеж
Клапан обратный МЧ00.73.00.00 спецификация
Клапан обратный МЧ00.73.00.00 3д модель
Клапан обратный МЧ00.73.00.00 чертежи
Корпус МЧ00.73.00.01
Гайка МЧ00.73.00.02
Клапан МЧ00.73.00.03
Наконечник МЧ00.73.00.04
Пружина МЧ00.73.00.05
Поз.6_Гайка М27 ГОСТ 5915-70
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
0
Качество
Идеальное компьютерное
Размер
559,89 Kb

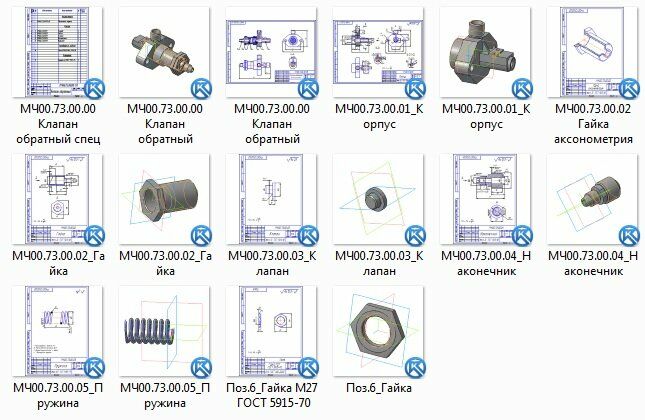

Список файлов
МЧ00.73.00
МЧ00.73.00.00 Клапан обратный спец.cdw
МЧ00.73.00.00 Клапан обратный.a3d
МЧ00.73.00.00 Клапан обратный.cdw
МЧ00.73.00.01_Корпус.cdw
МЧ00.73.00.01_Корпус.m3d
МЧ00.73.00.02 Гайка аксонометрия.cdw
МЧ00.73.00.02_Гайка.cdw
МЧ00.73.00.02_Гайка.m3d
МЧ00.73.00.03_Клапан.cdw
МЧ00.73.00.03_Клапан.m3d
МЧ00.73.00.04_Наконечник.cdw
МЧ00.73.00.04_Наконечник.m3d
МЧ00.73.00.05_Пружина.cdw
МЧ00.73.00.05_Пружина.m3d
Поз.6_Гайка М27 ГОСТ 5915-70.cdw
Поз.6_Гайка.m3d
